比例压力阀产品介绍

---

国内现有的比例压力阀产品及其主要用途见表21．5－2和表21．5－11。

表21．5－2 E系列电液比例压力阀

A．型号说明

(B)EDG型直动式比例溢流阀最低调整压力特性

见图21．5－27。

(C)EDG型直动式比例溢流阀流量—压力特性见图21．5－28。

(D)EDG型直动式比例溢流阀频率特性见图21．5－29。

(E)EDG型直动式比例溢流阀粘度—压力特性见图21．5－30。

C．EDG型直动式比例溢流阀外形与安装尺寸

(A)EDG型直动式比例溢流阀外形见图21．5－31。

(B)EDG型直动式比例溢流阀安装底板、底板型号及连接口径

见表21．5－5。

表21．5－5 EDG系列直动式比例溢流阀安装底板

调整设定压力时，逆时针转动安全阀的压力调整螺钉，压力下降。调整后务必锁紧螺母。

(2)EBG先导式比例溢流阀

工作原理见21．5．2(2)。

图21．5－33是EBG型先导式比例溢流阀的图形符号。

(a)国标；(b)厂标

A．型号说明

(B)EBG型先导式比例溢流阀最低调整压力特性

见图21．5－35。

(C)EBG型先导式比例溢流阀流量—压力特性见图21．5－36。

(D)EBG型先导式比例溢流阀频率特性见图21．5－37。

(E)EBG型先导式比例溢流阀粘度—压力特性见图21．5－38。

D．EBG型先导式比例溢流阀的外形与安装尺寸

(A)EBG－10型先导式比例溢流阀的外形见图21．5－39。

调整方法与节21．5．4(1)D同。

(3)ERBG电液比例溢流减压阀

工作原理见21．5．2(5)。

图21．5－41是ERBG型电液比例溢流减压阀的图形符号。

(a)国标；(b)厂标

A．型号说明

(B)流量—二次压力特性见图21．5－43。

(C)ERBG型比例溢流减压阀频率特性见图21．5－44。

一次压力：25MPa；负荷容量：20L；油液粘度：30mm²／s

(D)ERBG型比例溢流减压阀粘度—二次压力特性

见图21．5－45。

D．ERBG型比例溢流减压阀外形与安装尺寸

图21．5－46是ERBG－06型比例溢流减压阀外形与安装尺寸。

图21．5－47是ERBG－10型比例溢流减压阀外形与安装尺寸。

E．ERBG型比例溢流减压阀使用注意事项

·与设定压力相应的一次压力为调定压力加1MPa。

·泄油背压应在0．2MPa以下。

·二次压力侧负荷容量推荐值为最低不得小于1．4L。

表21．5－11是北京液压件厂生产的D系列电液比例压力阀的产品及其主要用途。

表21．5－11 D系列电液比例压力阀

A．型号说明

(B)BETR型直动式比例溢流阀流量—最低调定压力曲线

见图21．5－50。

D．DBETR型直动式比例溢流阀的外形与连接尺寸

(A)DBETR型直动式比例溢流阀的外形

见图21．5－51。

1－阀体；2－带感应式位移传感器的比例电磁铁；3－标牌；4－安装面；5－O形圈(9．25×1．78)；6－拔下插头须留的空间

(B)DBETR型直动式比例溢流阀的连接板型号及外形尺寸

见图21．5－52。

(a)G341／01型；(b)G342／01型；(c)G502／01型

1－阀的连接面；2－固定连接板的切口轮廓；3－阀固定用螺孔；4－阀固定螺栓4件M5×50扭矩9N·m(GB70－85－10．9)

E．DBETR型直动式比例溢流阀使用注意事项

·不同压力等级通过改变阀座孔径获得。

·使用介质粘度范围为(2．8～38)×10⁶m²／s，介质温度范围为～20～70℃。

·安装位置可任选。

·电气部分的环境温度不超过50℃。

·介质过滤精度须小于20μm，为延长使用寿命推荐10μm。

(5)DBE型先导式比例溢流阀

工作原理见21．5－2(2)。

图21．5－53是DBE型先导式比例溢流阀图形符号。

A．型号说明

(a)国标；(b)厂标

表21．5－14 DBE型先导式比例溢流阀液压部分性能参数

DBE 10、20、30通径：在27L／min流量下测得；DBET型：在0．8L／min流量下测得有颤振：--； 无颤振：--

·工作压力-流量曲线(见图21．5－55)

·最低调定压力曲线(见图21．5－56)

D．DBE型先导式比例溢流阀的外形与连接尺寸

·DBE／DBEM型先导式比例溢流阀(板式)的外形尺寸(见表21．5－16)。

表21．5－16 DBE／DBEM型电液先导式比例溢流阀(板式)的外形尺寸 单位：mm

1－拔下插头尺寸空间；2－标牌；3－控制油口外排口；4－安全阀；5－O形圈9．25×1．78(X、Y)；6－此孔在DBET／DBEMT中堵死，在DBEC／DBEMC中装节流孔连接板代号：G51／01

·DBE*T作为遥控阀用阀的底板尺寸见表21．5－18。

表21．5－18 DBE*T阀的底板尺寸 单位：mm

质量：1kg；固定螺钉：4－M8×40 GB70－85－10．9

F．DBE型先导式比例溢流阀使用注意事项

·产品出厂时不带固定螺检及底板，如需使用应另订货。

·工作介质可在粘度(2．8～38)×10^－6m²／s范围内工作。介质温度应控制在－20～70℃范围内。

·电气元件的环境温度应在50℃以下。

·电气连接型式为插头连接。

·为得到最低调定压力，先导电流不得超过0．1A。

(6)DRE型先导式比例减压阀

工作原理见21．5－2(3)。

DRE型先导式比例减压阀图形符号见图21．5－59。

(a)国标；(b)厂标

A．型号说明

流量：6L／min；有颤振：--；无颤振：--

·流量-二次压力特性曲线见图21．5－61。

·B腔压力-二次压力特性曲线见图21．5－62。

·最低调定压力曲线见图21．5－63。

·DRE型先导式比例减压阀的先导阀流量见图21．5－64。

……………DRE10 △户=2MPa

----DRE10 △户=10MPa

-

---DRE20、30 △p=2MPa、△p=10MPa

·DRE型先导式比例减压阀的单向阀压降(A→B)

见图21．5－65。

D．DRE型先导式比例减压阀的外形与安装尺寸

·DRE型先导式比例减压阀(板式连接)的外形尺寸

见表21．5－21。

表21．5－21 DRE型先导式比例减压阀(板式连接)的外形尺寸 单位：mm

A．型号说明

油液粘度：36×10^－6m²／s油温：50℃

·3DREP6型三通比例减压阀的流量-压力特性曲线

见图21．5－68。

·3DREP6型三通比例减压阀流量-压降关系曲线

见图21．5－69。

压力等级：1．6，2．5，4．5MPa

-- P→A ----- A→T

D．3DREP6型三通比例减压阀外形与安装尺寸见图21．5－70。

1－电磁铁a；2－电磁铁b；3－灰色插头；4－黑色插头；5－二位阀；6－三位阀；7－标牌；8－手动按扭；9－阀中油口位置；10－油口连接尺寸；11－O形圈9．25×1．78(油口A，B，P，T)；12－取下插头需留空间－-连接板代号：G340／01，G341／01，G501／01(与DBETR型安装底板同)

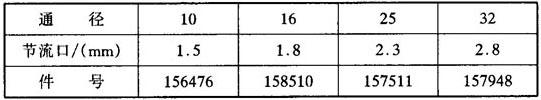

注：当作为先导阀用于4WRZ型电液比例方向流量阀时，须在A和B腔中装入插装阻尼器，其规格如下：

E．3DREP6型三通比例减压阀使用注意事项

·工作介质粘度范围为(2．8～380)×10^－6m²／s，介质温度为－20～70℃。

·电气部分环境温度不高于50℃。
