摇振位移的计算

---

【说明】 参见图1－15－17。摇振系统是借摇振器传动轴上的曲轴、偏心或偏重的旋转运动来使网案受振部件作往复运动的，图中为其曲轴连杆机构。网案受振部件在往复运动中的位移计算如下。

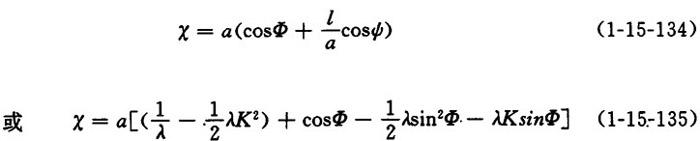

【公式】

式中 x——位移(m)

a——曲轴长度或偏心距(m)

Φ——由水平轴线算起的曲轴回转角(度)

Φ——摇振杆与其水平投影的夹角(度)

λ——比值：λ=

l——摇振杆长度(m)

K——比值：K=

h——传动轴中心与受振件和摇振杆连接点的高度差(m)
