工程用液压缸

---

HSG型工程用液压缸为双作用单活塞杆式液压缸。具有安装连接方式多样以及可带缓冲装置等特点。适用于工程机械、起重运输机械、船舶机械、冶金矿山机械以及其它液压系统。

(1)型号说明

(a)HSGL型(前端盖为外螺纹连接)；(b)HSGK型(前端盖为内卡环连接)；(c)HSGF型(前端盖为法兰连接)

(4)外形安装连接尺寸

A．活塞杆端为外螺纹连接

外型及安装尺寸见图23．4－2和表23．4－17。

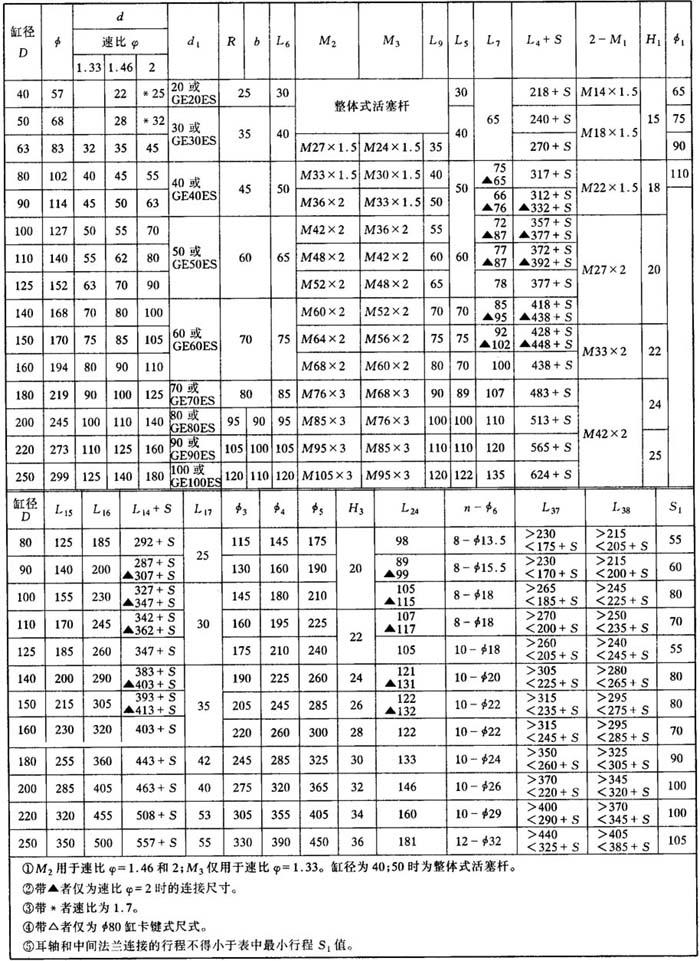

表23．4－17 活塞杆端为外螺纹外形安装尺寸表(见图23．4－2) 单位：mm

表23．4－18 活塞杆端为外螺纹带单耳环外形安装尺寸表(见图23．4－3) 单位：mm

表23．4－19 活塞杆端为内螺纹外形安装尺寸表(见图23．4－4) 单位：mm

表23．4－20 活塞杆端为内螺纹带单耳环外形安装尺寸表(见图23．4－5) 单位：mm

(5)生产厂

HSG型工程用液压缸主要生产厂：长江液压件厂、武汉液压油缸厂、成都工程机械液压件厂、长沙液压件厂、大连液压件厂、榆次液压件厂、重庆液压件厂、四平液压件厂、烟台市液压缸气缸厂、首钢液压中心。

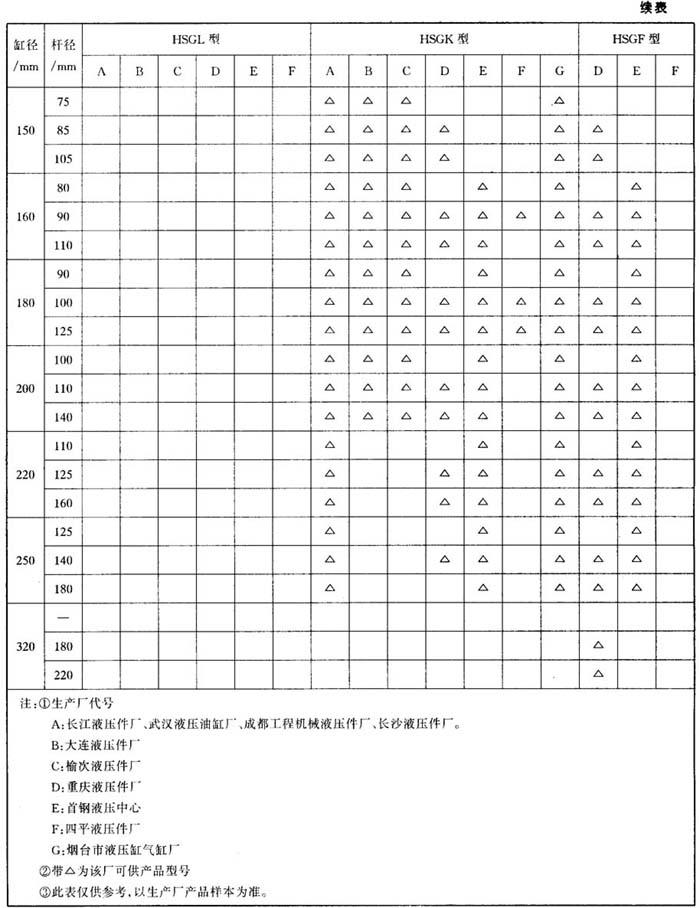

上列各生产厂可供产品型号明细见表23．4－21。

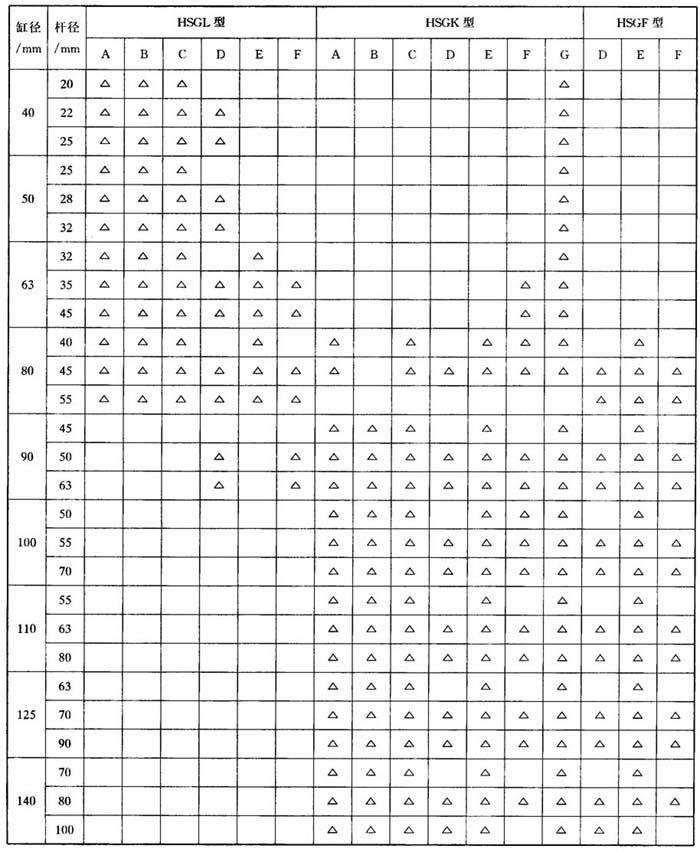

表23．4－21 HSG型工程用液压缸产品明细表
