流程图liuchentu

又称程序框图，是算法的图形描述工具，用几何图形流线及文字说明来描述处理逻辑的各类操作.美国国家标准化协会(ANSI)规定的常用流程图符号如下：(如图1)
作为举例，在图2画出一个求的流程图.从图2可见：
❶程序从开始框起进入输入框.

❷输入框描述输入内容，有一个入口，一个出口。如图是由键盘输入一个正整数置入变量N.　符号　含意
起止框，用来表示程序的开始或终止
输入输出框，用来表示向计算机输入信息，或从计算机输出信息
处理框，表示某种处理或运算
判断框，用于表示检查和判断是否满足某种条件
注释框，用来为程序加注释
流程线，表示流程的路径和方向
连接点，用于连接画在两处的流程图

图1

图2

❸注释框为输入内容加注，指出要输入正整数.

❹处理框中的文字描述处理的内容，也是一个入口一个出口.

❺判断框有一个入口两个出口.框中的文字描述分支条件.比如这里K>N是条件，如条件满足，则以标有“是”的那条路径出口，否则从标有“否”的那条路径出口.

❻联接点的圆圈中的文字表示联接点的名称，分两处的同一个连接点应标同一名称.这里应将图中的两个❶视作同一点.

❼输出框也是一个入口一个出口，框中文字为输出内容.

❽结束框表示这段程序到此终止.
用上述流程图描述算法自由灵活，但由于它要用带箭头的流程线去指示程序执行的先后顺序，这些线转来转去，多了会使人眼花缭乱，不利阅读、修改、调试和维护. （吴文虎）
N—S结构流程图(N-S jiegou liuchengtu) 以I.Nassi和B.Shneiderman命名的结构化的流程图，简称N-S图.
N-S图含有三种基本控制结构：

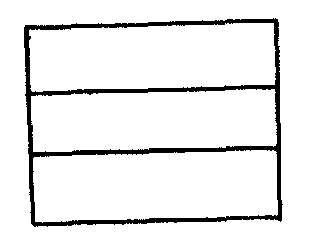

❶顺序结构 指按顺序一步一步执行的结构.每个矩形框是一种（一系列）基本运算.两个以上矩形框组成顺序结构.如图1.

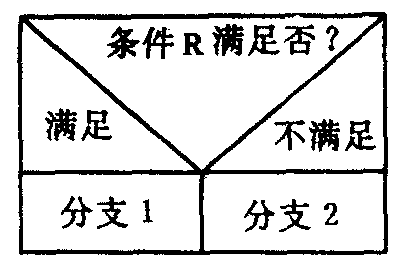

❷分支结构（选取结构）见图2.图中倒三角表示分支条件，其左下方为满足该条件应执行的分支，右下方为不满足该条件应执行的分支，满足条件用True表示，不满足条件用False表示，可简写为T和F.

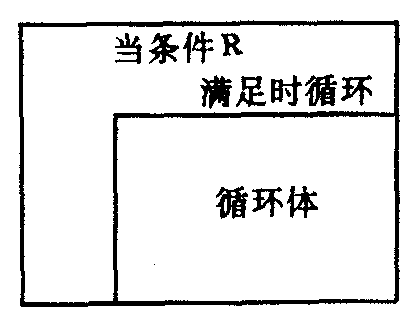

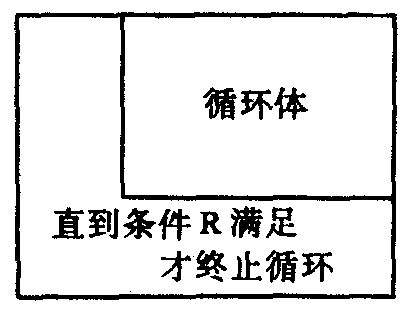

❸循环结构 循环结构有两类，一类为“当”型循环，一类为“直到”型循环.这两种结构略有不同，见图3和图4，“当”型的循环体框放在右下角；“直到”型放在右上角.
“当”的含意为：当条件R满足时就执行循环体，只有R条件得不到满足时才退出循环.
“直到”型循环的“直到”二字的含意为：直到R条件满足时才退出循环，否则要重复执行循环体.

图1

图2

图3

图4

流程图flow chart

指在一项调查研究的设计中，根据考虑到的数据以及现场搜集的程序绘制成的图。

流程图

flow chart(/diagram)
