水电站厂房hydroelectric powerhouse

安装水力发电动力设备和有关辅助设备的建筑物。有3种基本类型：
❶引水式厂房，位于河岸，由引水建筑物引水入厂房；
❷坝下式厂房，位于大坝下游侧，通过坝体内的压力水管引水；
❸河床式厂房，本身起挡水作用，常位于河床中。大中型电站枢纽一般都由主厂房、副厂房、主变压器场和高压开关站4部分组成。小型水电站的主、副厂房常结合在一起。主变压器场和高压开关站结合成为升压变电站。

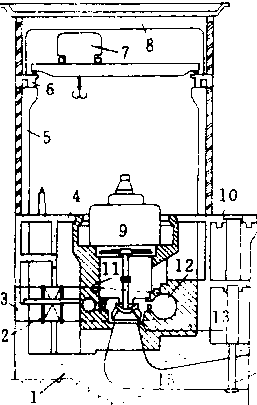

水电站厂房横剖面

1.基础底板 2. 水轮机阀门 3.侧墙 4. 发电机层楼板 5.构架柱 6. 吊车梁 7. 桥式起重机 8.屋顶大梁 9. 发电机 10. 尾水平台 11. 机墩 12. 蜗壳 13. 水轮机转轮 14. 尾水闸水槽 15.尾水管

水电站厂房

水力发电建筑物的中心，是将水能转化成电能的生产场所，水（水工）机（机械）电（电气）的综合体。要求通过工程措施，合理布置各种主辅设备(机、电)，以便于施工、安装、检修、运行及管理。
