图标

是图纸标题栏的简称。图标的作用是表示本张图纸的类别、图名、项目名称、图纸编号等，以便从图纸目录中能迅速查找到所需要的图纸。图标的内容包括： (1)工程名称。指建设项目（或建设单位）名称，如“××化肥厂”。(2)工程项目。指本工程中的单位工程名称，如“硫胺车间”。(3)图名。主要表明本张图纸的主要内容，如“底层平面图”、“标准层平面图”等。(4)设计号。指设计部门对该工程的编号。(5)图别。表明本张图纸所属的专业类别，如“建施”、“结施”等。(6)图号：指本张图纸在其属一类专业图纸中的编号，用阿拉伯数字编排。

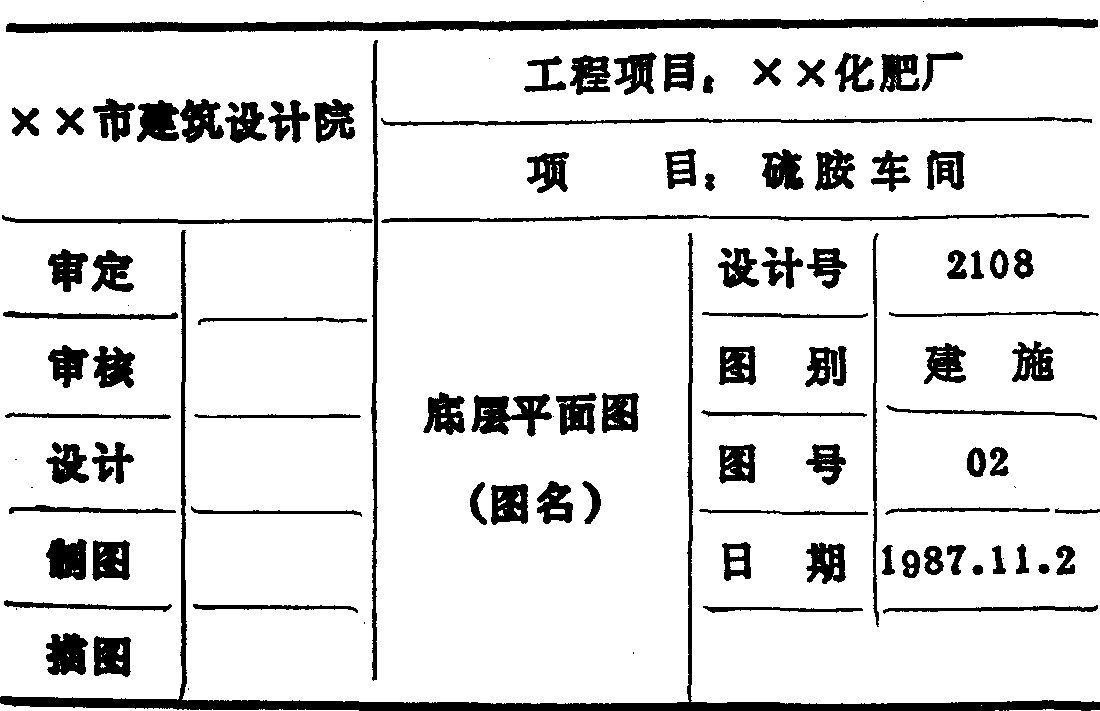

图标常用格式如下：
