化学反应器huaxie fanyingqi

参见“化学反应设备”。釜式反应器 (fushi fanyingqi) 又称槽式反应器、反应锅或反应釜，它的主体一般为敞口或密闭的圆筒形釜体，釜底呈椭圆形或圆锥形，釜盖为平形或椭圆形。

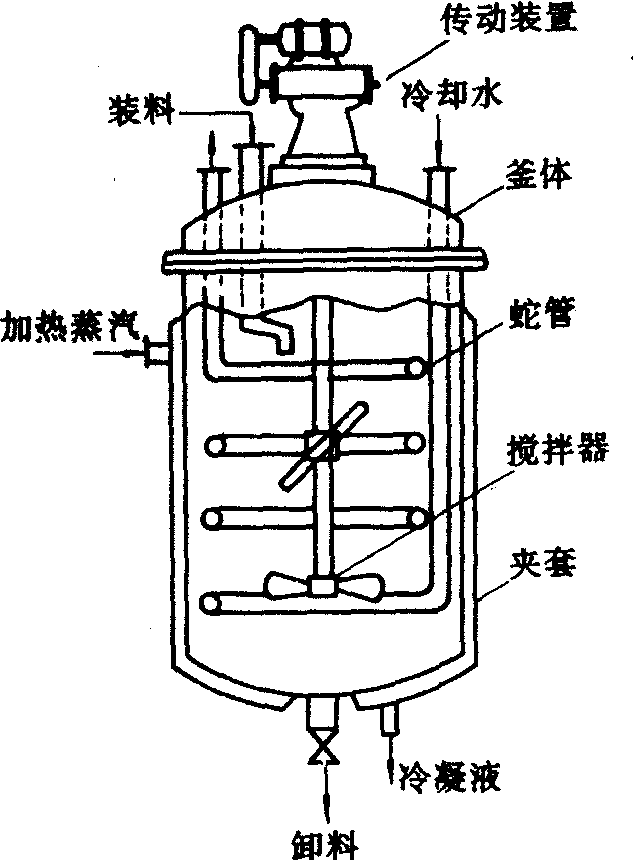

图1 搅拌釜式反应器结构图

为了物料的混合，釜内常设置搅拌装置。搅拌装置一般采用机械搅拌器和气（液）流搅伴器两类。机械搅拌装置由电机经传动装置或磁驱动装置带动各种形式的搅拌器。工业上常用的搅拌器有框式、锚式、旋桨式和涡轮式搅拌器。气 （液） 搅拌是利用压缩空气（或蒸气） 通过鼓泡器进行搅拌，或者利用釜内液体本身的温度差和密度差的自然循环进行混合。
化学反应常伴随着热效应，釜式反应器常需附设加热或冷却装置。釜式反应器常用的热交换装置为夹套式或蛇管式，或者两者兼而有之。图1所示的是一种工业上常见的搅拌釜式反应器。

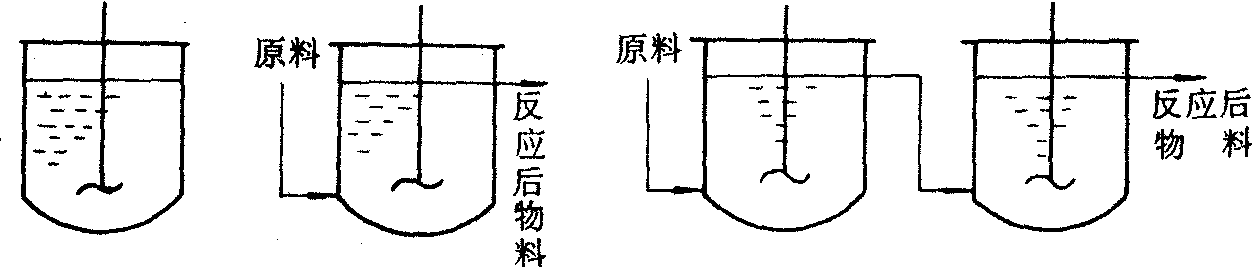

间歇　连续　二釜串联
图2　搅拌釜式反应器的操作流程图

搅拌釜式反应器根据操作方式可分为间歇搅拌、连续搅拌和多级串联搅拌等形式，其示意流程如图2所示。
釜式反应器在化学工业中应用十分广泛，它不仅用于液相反应、固相反应、气液反应或气液固反应，也可用于混合、溶解、结晶或热交换操作。它用于高分子聚合反应时，一般常称为聚合釜，用于高压操作时，则称为高压釜。
釜式反应器根据物料的腐蚀性，可采用铸铁、钢、不锈钢等各种材料制造，亦有适用于特定场合的搪瓷反应釜，近年来，钛材的应用为解决反应釜的耐腐蚀问题开辟了新的途径。

化学反应器

chemical reactor
