限位开关

---

限位开关一般作机械运动件位置控制或设在安全回路中的开关，当达到设定位置或限度开关动作，使运转停止或作其他控制。

保养限位开关时，最好切断主电源开关，因为即使断开开关，但开关的一侧接点也会带电，需要注意。

限位开关主要包括：终端极限开关和上、下行方向限位开关。

终端极限开关在轿厢运行到终端极限开关位置时，断开开关，切断电梯主控回路，电梯将不允许再运行。

方向限位开关与终端极限开关不同，分上下两个方向，任何一个断开将只切断同方向的运行回路，而反方向还可以运行，也就是该电梯还可以自动恢复。

限位开关保养与维修程序如下：

(1)清洁和润滑各限位开关转动部位。

(2)测试各限位功能有效。在检修状态，当轿厢接近最后一个限位开关时，停下轿厢，断开此开关，按检修盒内的按钮，确保轿厢不会移动，两个方向(上、下)都要检查。

(3)目测安装位置正确。

(4)用测试手锤敲打安装螺栓。如有松动，紧固一下。

(5)每年一次对限位开关安装位置进行检查：

①将轿厢停在顶层平层位置。

②找一基准点，用粉笔在导轨上做上平层标记。

③检修速度点动上行轿厢，一直到轿厢不能再上行为止，测量轿厢平层后的移动距离(轿厢断开上方向限位后将不能上行运行)。

④在此基础上，短接上方向限位开关，再次点动上行，一直到轿厢不能再次运行，此时轿厢断开了上终端限位开关了，测量轿厢平层位置到该位置的移动距离。

⑤同上方法，检查下方向限位开关及下终端极限开关，并记录开关位置。

⑥保证上下方向限位及终端极限开关位置在表21．1－1范围内。

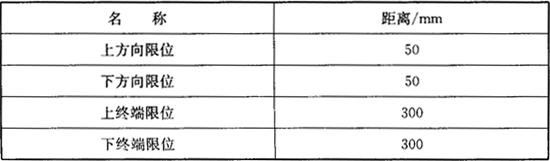

表21．1－1 限位开关位置表

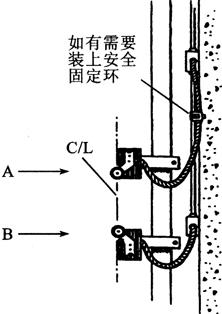

(6)如图21．1－1所示，检查限位开关是否安装正确。图中A所示为正确安装方法，B所示为错误安装方法。B所示之所以是错误安装，是因为当螺丝松动时，开关外盖会脱落，而A所示不会。

图21．1－1 限位开关安装示意

(7)限位开关的保养：

①对于可以拆卸的限位开关，应该定期拆开外盖，使用吹风机或者干刷子清理限位开关盒内部卫生，清理时要注意不要将开关零部件弄脱落。

②触点应该使用干的棉布清洁擦拭。

③如果触点粗糙，使用400#～1000#砂纸打磨，打磨后用干棉布擦拭清洁。

④检查限位开关触点接触是否完好，复位是否可靠。

⑤检查滚轮是否破裂或转动异常。橡胶滚轮不允许上油，否则会损坏橡胶滚轮。可以对转动轴上少量的润滑油。
