阻容元件

---

(一)型号命名方法

电阻器、电位器、电容器产品的型号由下列四部分组成：

第一部分：主称，用字母表示(见表15－8)；

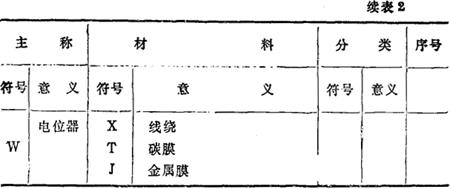

表15－8 阻容元件型号表

第二部分：材料，用字母表示(见表15－8)；

第三部分：分类，一般用数字表示，个别用字母表示(见表15－9、10)；

表15－9 用字母表示的类型表

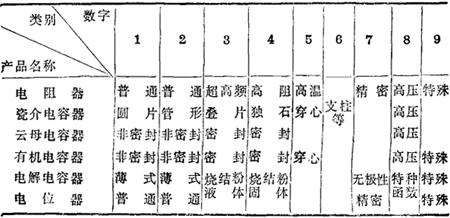

表15－10 用数字表示的类型表

第四部分：序号，用数字表示。

(二)色标标注法

标注电阻器的阻值和误差等级、电容器的容量和误差等级时有时使用色标法。电阻器及电容器采用色标时其共同点是颜色所表示的含义是一致的(见表15－11)。不同点：一是电阻器为4～5道色环，而电容器(指国外产品)一般只有三道色环，这三道色环中前两位为有效数字，第三位为位率；二是单位不同，电阻以欧姆(Ω)为单位，电容以微微法(pF)为单位；三是电阻器的误差等级用色环或字母表示，而电容器(指国外产品)的误差等级不用色环而用字母表示(见表15－12)。

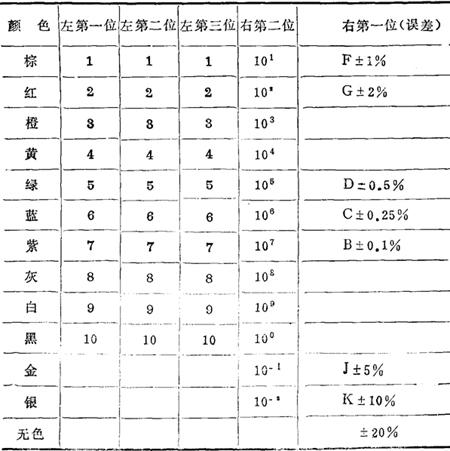

表15－11 色环法

表15－12 国外电容器误差等级表

(三)误差等级

电容器的误差等级有九级，即005级(±0．5%)、01级(±1%)、0级(±2%)、Ⅰ级(±5%)、Ⅱ级(±10%)、Ⅲ级(±20%)、Ⅳ(+20～－10%)、V级(+30～－20%)Ⅵ级(+50～－20%)。

电阻器的误差等级只有电容器误差等级的前六级。

(四)标称值

电阻器的标称值共有六个系列(见表15－13)分别称为E192。E96，E48，E24，E12，E6系列，它们所对应的误差等级分别为005级，01级，0级，Ⅰ级、Ⅱ级和Ⅲ级。

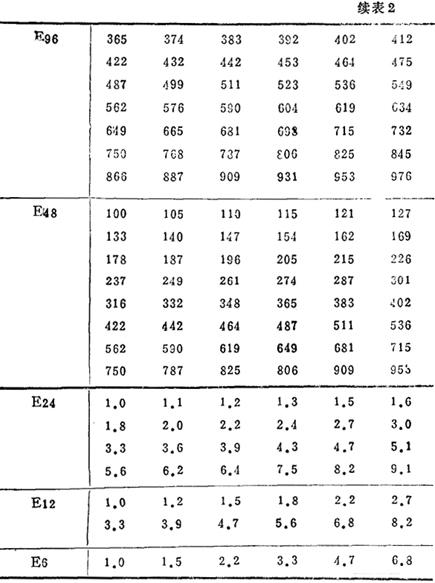

表15－13 标称值系列

E24，E12和E6标称值系列也适用于电位器和电容器，标称值为表中数值或表中数值乘以10ⁿ，其中n取正整数或负整数．
