铸钢轧辊

---

铸钢和铸铁不能在含碳量的基础上严格地加以区分，通常在铸铁的组成中在未激冷部分产生游离石墨，而铸钢则没有。

较硬的合金铸钢轧辊所具有的硬度与较软的铸铁轧辊相当，但铸钢轧辊的优越强度性能，常得到选用。

成分 合金钢轧辊几乎彻底取代碳素钢轧辊。大多数合金钢轧辊的成分居于下述范围以内：0．40～2．60C、S＜0．12，通常最大为0．06、P＜0．12，通常最大为0．06、Mn最大为1．25、Cr最大为1．50、Ni最大为1．50和M0最大为0．60，较高的含碳量可提高硬度和抗磨性。有些轧辊有较高的合金成分，但都是属于特种用途。

制造 钢轧辊是用平炉或电炉炼成的钢浇铸的。钢在砂模中浇铸，在砂模中也可放些金属激冷块以便轧辊的某些部分更快地凝固。对所有各种钢轧辊，规定各种各样复杂的热处理，包括磨损表而的感应淬火以符合各种使用要求。

应用 铸钢轧辊按含碳量分类。这些轧辊一般应用见表53。该表并没有严格的分类，因为各轧机之间的区别很大。为了满足个别条件，通常要调整含碳量和合金含量。

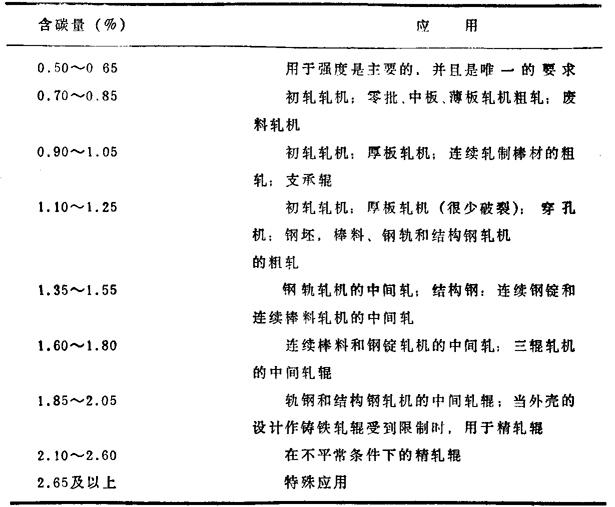

表53 铸钢轧辊的应用
