采暖

---

(一)采暖一般规定

(1)生产厂房及辅助建筑物设置集中采暖系统时，可采用蒸汽作热媒。制丝车间、卷接包车间、烟叶发酵室、烟叶预回潮间等室内水管及其他用水设备会冻结时，室内最低温度须始终保持在0℃以上。若设值班采暖，可按室温为5℃计算，胶水间室温不得低于10℃。

(2)散热器采暖系统的热媒温度，对发散烟叶尘屑的车间，热水不应高于130℃，蒸汽不应高于110℃。

(3)制丝车间、卷接包车间、烟叶发酵室、烟叶预回潮间等发散烟叶尘屑较多的区域，应采用不易积灰，易于清扫并防腐性能较好的散热器。

位于严寒地区和寒冷地区的制丝车间、卷接包车间、烟叶发酵车间、预回潮间等，宜在外窗窗台下设置散热器。

(4)车间内采暖供汽、供水管道不得与工艺或空气调节的供汽、供水管道合一；采暖凝结水、回水管道不宜与工艺或空气调节的凝结水、回水管道合一。凝结水应采取措施回收。

(二)采暖地区的划分及室外气象条件

凡日平均温度≤5℃的天数，历年平均在90d以上的地区为集中采暖地区。各地日平均温度≤5℃的天数及其他室外气象参数，可查阅第一篇第二章“室外气象参数”。非采暖地区的卷烟厂中，某些生产用室或辅助用室，也因使用或卫生方面的要求，需采暖。如浴室及其更衣室、女工卫生室、医务室。

(三)室内计算温度

按《工业企业设计卫生标准》(GBJ87)规定，设计集中采暖时，冬季车间内空气温度应符合表10－4－1规定；辅助用室的冬季室内温度应符合表10－4－2的要求。采暖地区非工作时间内设车间值班采暖，以免设备冻裂；高寒地区，为避免玻璃结露产生大量冷凝水下流，损害围护结构，窗下一般宜布置散热片。

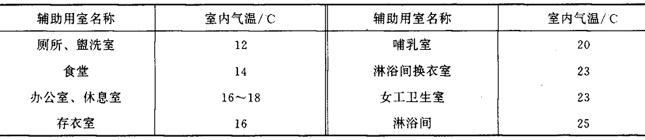

表10－4－2 辅助用室的冬季室内气温要求表

(四)采暖系统热负荷计算

1．围护结构总耗热量Q₁，以W表示，其计算如下：

Q₁=∑αFK(t_n－t_w)

式中α——温差修正系数(见表10－4－3)；

F——围护结构的计算面积，m²；

t_n、t_w——分别为室内、外的计算温度，C；

K——围护结构的传热系数，W／(m²·℃)。

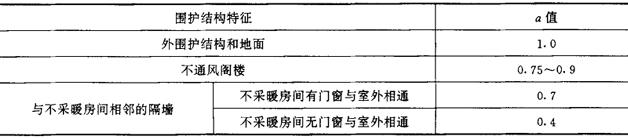

表10－4－3 温差修正系数α值表

(1)围护结构传热系数K值的确定，以W／(m²·℃)表示：

式中α_n——围护结构的内表面换热系数，W／(m²·℃)，一般可取7．0～8．7W／(m²·℃)；

δ_i——围护结构第i层的材料厚度，m；

λ_i——第i层材料的导热系数，W／(m·℃)(可查表)；

——空气层热阻，m²·℃／W(空气层的合理厚度为50mm左右，此时约为0．17m²·℃／W)；

a_w——围护结构的外表面换热系数，W／(m²·℃)(冬季一般取α_w=23；内墙、内门窗a_w=6，夏季一般取α_w=19)。

(2)门窗的传热系数K见表10－4－4。

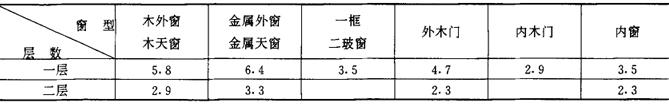

表10－4－4 门窗的传热系数K 单位：W／(m²·℃)

(3)不保温地坪的传热系数K见表10－4－5。

表10－4－5 不保温地坪的传热系数K 单位：W／(m²·℃)

按上述计算出围护结构耗热量后，还应考虑朝向修正、风力附加、高度附加等系数。朝向修正系数宜按表10－4－6选用(附加于该朝向的围护结构的基本耗热量上)。

表10－4－6 朝向修正系数

汇总全部围护结构耗热量后，再考虑5%～10%的富裕量，这就得到了围护结构总耗热量Q_i值。

2．渗入室内的冷空气的耗热量Q₂

(1)渗入空气量的计算：

对于通风量小的车间，由门窗缝隙渗入室内的冷空气量，宜按缝隙法计算：简便计算，可按下列两种方法之一进行。

①按换气次数计算渗入室内的冷空气量L，以m³／h表示：

L=V·n

式中V——房间体积m³；

n——换气次数(即每小时交换的空气的体积与房间体积的比值，见表10－4－7)，次／h。

表10－4－7 车间的换气次数表

注：1．对于比较密闭的车间，当V＞2，000m³时，n＜0．5。

2．双层窗n减半。

②按建筑物高度及窗的层数计算：渗入冷空气的耗热量占外围护结构耗热量的百分数，见表10－4－8。

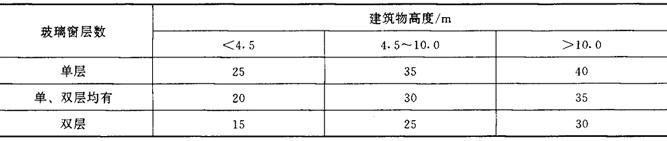

表10－4－8 渗入冷空气的耗热量占外围护结构耗热量的百分数(%)

室内正压时，L=0

(2)渗入冷空气的耗热量Q₂，以W表示：

Q₂=0．28Lγ(t_n－t_w)

式中γ——渗入空气的容重，kg／m²；

L——渗入冷空气量，m³／h；

t_n、t_w——分别为室内、室外计算温度，℃。

对于通风量大的车间，当机械进风量大于排风量时，应取机械进风量作为L的计算值；当机械进风量小于或等于排风量时，仍应将渗入空气量计入。

3．物料在车间内的散热量Q₃，以W表示：

式中G——在t时间内冷却的物料量，kg；

t——物料焓从i₁减少到i₂所需的时间，h；

i₁、i₂——分别为物料冷却时的起始焓和最终焓，kJ／kg；

K——不均匀系数(为考虑物料冷却速度不均而引入的系数，一般可取K=1．3)。

4．热设备散热量Q₄，以W表示：

Q₄=α_τF(τ－t_n)

式中F——设备热表面积，m²；

τ——热设备表面温度，℃；

α_τ——热设备外壁面换热系数，W／(m²·℃)。

5．热负荷计算的几点说明

(1)采暖总的热负荷为，(Q_i的正负表示为：从房间吸热取正值；给予房间热量取负值)。

(2)除了前述4部分热量外，还可以考虑其他散热量：如热管道的散热量；加热由外部运入的冷物料和运输工具的耗热量；水分蒸发的耗热量；卷接包设备烙铁的散热量；大的电动机的发热量等。计算出总热量_i后，应再附加10%～15%来选择设备。

(3)概略计算时，可用体积热指标P［W／(m³℃)］进行粗略估算散热量Q，以W表示。

∑Q=PV(t_n－t_w)

式中P——有通风的车间，可取P≈1．16；无通风的车间，可取P≈0．93；

V——车间体积，m³。

(五)采暖方式

(1)卷烟厂夏季有空调要求的车间，可利用空调设备进行热风采暖。没空调的车(房)间可采用散热器采暖方式。热风采暖时，工作区域风速宜为0．15～0．3m／s，热风温度宜采用30～50℃，送风口高度一般不要低于3．5m。

(2)车间内采暖，可采用比较美观的四柱型散热器，也可采用钢制排管散热器(国标N112)。冀型、M132型、钢串片型，均因不易清除积灰而不推荐采用。

(3)为节能和减小锅炉的水处理负荷，集中采暖处蒸汽凝结水应回收送至锅炉房循环使用。
