蠕墨铸铁的焊接

---

1．蠕墨铸铁的焊接性

蠕墨铸铁除含有C、Si、Mn、S、P外，还含有少量稀土蠕化剂。但其含量比球墨铸铁低，故其焊接接头形成白口倾向比球墨铸件小，但比灰铸铁大。在基体组织相同的情况下，蠕墨铸铁的力学性能高于灰铸铁而低于球墨铸铁，因此，蠕墨铸铁的焊接性比灰口铸铁差，比球墨铸铁稍好些。蠕墨铸铁的抗拉强度为300～500MPa，伸长率为1%～6%，为了与蠕墨铸铁力学性能相匹配，其焊缝及焊接接头力学性能应与蠕墨铸铁相等或相近。

2．焊接工艺

(1)蠕墨铸铁的气焊工艺 如表2－5－18所示采用如下工艺可使焊接接头的力学性能与蠕墨铸铁母材相匹配，并有满意的加工性能。

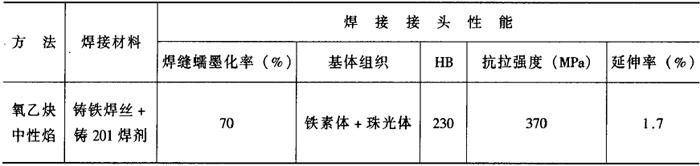

表2－5－18 蠕墨铸铁的气焊工艺及焊接接头性能

(2)同质焊缝的电弧冷焊工艺 采用H08低碳钢芯，外涂强石墨化药皮，并加入适量的蠕墨化剂和特殊元素，在缺陷直径大于40mm、缺陷深度大于8mm的情况下，配合大电流连续焊工艺，可得与蠕墨铸铁力学性能相匹配的接头。如表2－5－19所示。

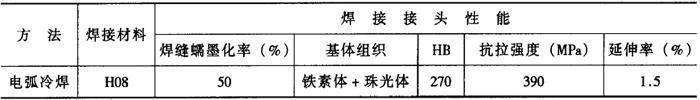

表2－5－19 蠕墨铸铁电弧冷焊工艺及焊接接头性能

(3)异质焊缝的电弧冷焊工艺 采用Z308纯镍焊条电弧冷焊铸铁时，具有良好的加工性，但其熔敷金属的抗拉强度仅为238MPa左右，达不到蠕墨铸铁力学性能。
