纸张与薄片抗张力测定仪器

---

(一)YQ－Z－7(8)型摆锤式抗张力测定仪

1．结构特点

该仪器主要由传动装置、纸样夹头、重锤、链条、摆杆和张力标尺等部分组成。

2．主要技术参数

试验长度：10mm，50mm，100mm，150mm，180mm，200mm。

试验宽度：15mm。

拉力指示精度：标尺A在20%～90%范围内，B和C在10%～90%范围内，示值相对误差≤±1%；在上述范围外，示值相对误差≤±2%。

张力标尺量程和分度值见表9－10－6。

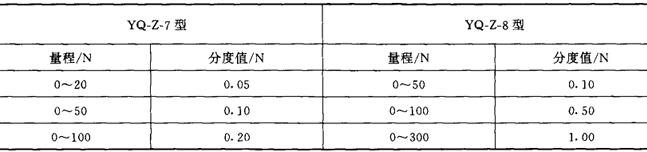

表9－10－6 张力标尺量程和分度值

3．生产厂家

四川长江造纸仪器厂。

(二)ZL－300型锤式纸张抗张力实验机

1．结构特点

本仪器根据摆锤平衡原理设计。采用机械传动和无级变速，并设有自动停车装置，使用安全平稳，测量准确可靠，适用于测定纸张及纸板抗张强度和伸长率。

2．主要技术参数

测量范围见表9－10－7。

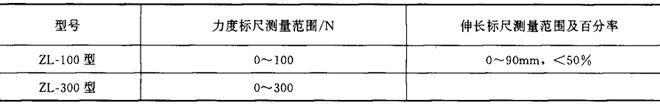

表9－10－7 ZL－300型摆锤式纸张抗张力实验机测量范围

准确度见表9－10－8。

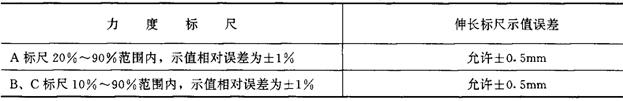

表9－10－8 ZL－300型摆锤式纸张抗张力实验机准确度

各标尺在规定范围以外，市值相对误差为±2%。

负荷速度：低速：40～120mm／min；

高速：120～500mm／min。

整机质量：100kg。

3．外形尺寸

主机尺寸：长×宽×高为650mm×360mm×1440mm。

4．生产厂家

长春市纸张试验机厂。

(三)DC－KZ300型电脑测控抗张试验机

1．结构特点

本仪器是纸和纸板抗张强度测定的新一代机型。它是一个机电一体化的试验装置。其控制系统采用了以8098单片微型计算机为CPU的电子测控技术，性能稳定，操作简单。系统还具有数据处理功能。本仪器主要用于纸和纸板抗张强度、伸长率及抗张能量吸收值的测定。

2．主要技术参数

抗张能量测量：

测量范围：0～300N，分辨值0．1N。

测量准确度：±1%(量程最大值的10%～90%范围内)。

±2%(量程最大值的10%以下和90%以上范围内)。

抗张强度测量：

测量范围：0～20kN／m。

分辨值：0．01kN／m。

伸长量测量：

测量范围：0～70mm。

分辨值：0．01mm。

测量准确度：±0．1mm。伸长率测量：

测量范围：0．01%～38%。

最小分辨值：0．01%。

断裂长测量：

测量范围：0～99．99km。

分辨值：0．01km。

抗张能量吸收值测量：

测量范围：0～999．9J／m²。

分辨值：0．1J／m²。

试验速度：

测量速度范围：1～100mm／min。

回程速度：设定为80mm／min。

上下夹头间的距离(分4种)：90mm，100mm，180mm，200mm。

测定时间：1～99s。

3．外形尺寸

主机尺寸：长×宽×高为500mm×300mm×920mm。

4．生产厂家

四川省长江造纸仪器厂。

(四)ZLW－500型微机测控式电子拉力试验机

1．结构特点

ZLW－500型微机测控式电子拉力试验机主要由主机、测量控制系统和传力控制系统组成。

ZLW－500型微机测控式电子拉力试验机采用了门式框架结构，工作台面上的下夹具与动横梁的上夹具之间的运动，通过调速系统驱动电机，带动滚珠副转动，使横梁上下移动，实现测量。测量后自动处理试验结果，最大容量可测99条试样。该仪器具有自动调量、自动标定、自动换档和自动诊断功能。

2．主要技术参数

负荷测量：

最大试验力：500N。

测量精度：±1%(示值)。

测量衰减倍数：1，2，5，10四档。

位移测量：

测量范围：0～400mm。

测量精度：±0．01mm。

传动系统：

无级调速：0．5～200mm／min。

定速：0．5mm／min，1mm／min，2mm／min，5mm／min，10mm／min，20mm／min，50mm／min，100mm／min，200mm／min。

压缩速度：12．5mm／min。

调速精度：±2%(空载)。

电源电压：220V±22V，50Hz。

测量精度：±1%(示值)。

功耗：200W。

整机质量：85kg。

工作环境：温度20℃±10℃，波动≤2℃／h，相对湿度80%以下。

3．外形尺寸

主机尺寸：长×宽×高为900mm×400mm×1014mm。

4．生产厂家

长春纸张试验机厂。

(五)ZLW－500A型微机测控电子拉力试验机

1．结构特点

该仪器适用于各种纸、纸板、包装材料及负荷不超过500N的变形材料的抗张强度、压缩强度、粘合强度的测量。

2．主要技术参数

负荷测量：

最大试验力：500N。

测量精度：±1%。

位移测量：

测量范围：0～400mm。

测量精度：±0．01mm。

传动系统：

横梁速度无级调速：0．5～200mm／min。

定速：0．5mm／min，1mm／min，2mm／min，5mm／min，10mm／min，20mm／min，50mm／min，100mm／min，200mm／min。

整机质量：85kg。

3．外形尺寸

主机尺寸：长×宽×高为900mm×400mm×1024mm。

4．生产厂家

长春市纸张试验机厂。

(六)ZKW－3型烟草薄片抗张试验机

1．结构特点

ZKW－3型烟草薄片抗张试验机是一种小量程、高分辨精度、具有较强专用性的仪器。本仪器采用电子测控技术，具有自动测试、数据处理、测量时间自动记录及打印输出等功能。该仪器是一个机电一体化的试验装置，试验机的测量控制系统采用8098单片微型计算机为中央处理单元、配有应用软件、功能板、外围设备、接口线路以及操作面板，系统的过程按照预先编制的程序运行。

2．主要技术参数

抗张力测量：

测量范围：0～30N，分辨值：0．01N(1cN)。

测量准确度：

±1%(量程最大值的10%～80%范围内)。

±2%(量程最大值的10%以内和80%以上范围内)。

抗张强度测量(横截面抗张力)：

测量范围：0～999．9cN／mm²。

分辨值：0．1cN／mm²。

伸长量测量：

测量范围：0～50mm。

分辨值：0．1mm。

测量准确度：±0．5mm。

伸长率测量：

测量范围：0．1%～50%。

分辨值：0．1%。

试验速度(下夹头上升与下降速度)：

测量速度范围(下夹头下降速度)：1～100mm／min。

回程复位速度(下夹头自动返回速度)：设定值为80mm／min。

测量速度准确度：

在速度最大值的20%～50%范围内：±2．5mm／min。

在速度最大值的20%以下：±1．0mm／min。

在速度最大值的50%以上不做具体要求。

上、下夹头间的距离分档：

四种距离：90mm、100mm、180mm、200mm。

测量时间(从测试开始至试样断裂)范围：1～59s。

下夹头回程复位精度：允许误差：±0．1mm。

电动机规格：

永磁式直流力矩电机90LY54型，最大转速450r／min。

峰值堵转转矩：1．372N·m。

功率：73W。

仪器质量：约50kg。

工作环境条件：

室温：20℃±10℃。

电源电压：220V±22V范围内。

工作台稳固平整，无强震源。

3．外形尺寸

主机尺寸：长×宽×高为500mm×380mm×860mm。

仪器外形见图9－10－6所示。

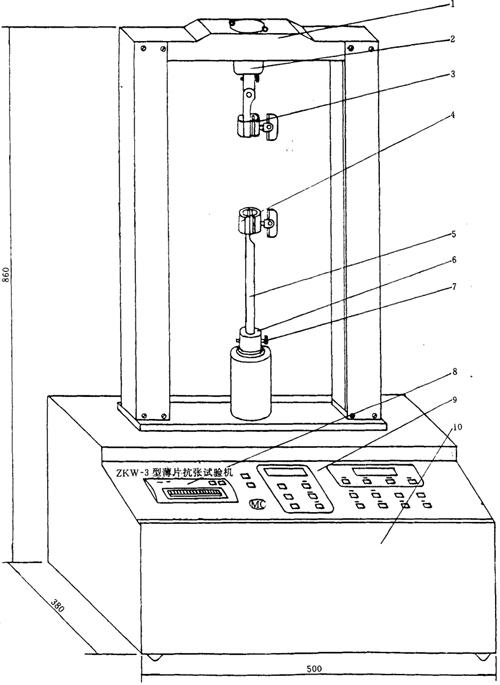

图9－10－6 ZKW－3型烟草薄片抗张试验机外形图

1－横梁 2－力传感器 3－上夹头 4－下夹头 5－变形杆 6－升降套筒 7－插销 8－微型打印机 9－操作面板 10－箱体

4．生产厂家

四川省长江造纸仪器厂。
