等离子弧焊设备

---

(1)焊接电源 与钨极氩弧焊相比，等离子弧焊用电源的空载电压高，采用H₂和Ar混合气体，空载电压在110～120V之间，转移弧可以采用一套电源；利用串接电阻提供给非转移弧回路，也可以采用两套电源，联合型弧最好采用两套电源分别提供非转移弧和转移唬非特性为下降，最好是垂降式，这样可保证弧长变化时焊接电流不发生变化，图5-14是国产LH-30等离子弧焊机电路，由钨极和喷嘴接触短路引燃非转移唬德国Mess-er Griesheim公司生产的EOKOTIG25硅闸管电源也可用于等离子弧焊接．

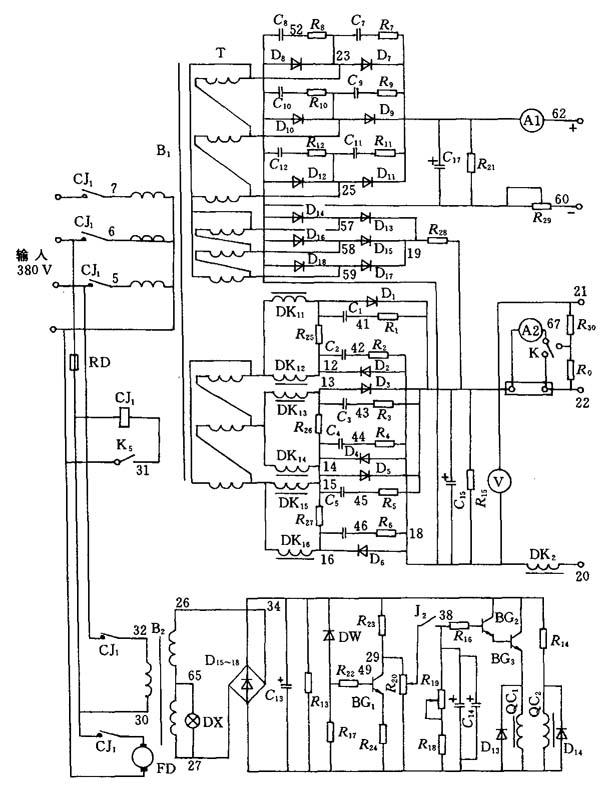

图5-14 LH-30等离子弧焊机电路原理图

(2)引弧装置 与钨极氩弧焊相同．

(3)控制系统 两套电源时，须能分别调节非转移弧和转移弧的电流，其余与钨极氩弧焊类似，遇复杂情况，还须能控制离子气的递增和衰减．

(4)气路和水路 气路要比钨极氩弧焊复杂，图5-15是等离子弧焊混合气体供气系统，采用H₂时，必须注意供气系统中不能漏气，否则有爆炸危险，在供气系统中，要有气流汇流筒进行均流，均匀分配给各路气路，还要有贮气筒，对离子气进行缓冲，衰减气阀对结构焊接时的气流进行衰减，水路与钨极氩弧焊相同．

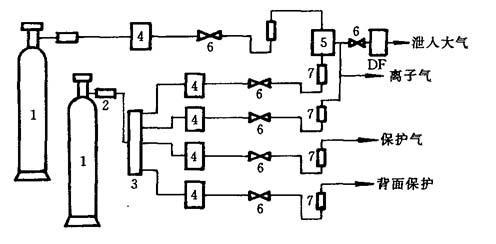

图5-15 等离子弧焊混合气体供气系统

1—气瓶；2—减压表；3—气流汇流筒；4—气阀；5—贮气筒；6—调节阀；7—流量计；DF—衰减气阀

(5)焊枪 焊枪中最主要是喷嘴，其次是保证钨极要对中．典型喷嘴结构如图5-16所示，喷嘴的重要结构参数是孔道比l／d和压缩角α，表5-4列出l／d和α的推荐值，孔道比越大，对等离子弧压缩作用越大，喷嘴孔径不能太大，否则失去对电弧的压缩作用，d的选择要与焊接电流相匹配，表5-5列出等离子弧电流与喷嘴孔径的关系，孔道比和孔道直径选得不合适，都会破坏等离子弧的稳定性，喷嘴的孔道数多，能进一步压缩电唬提高电弧的能量密度．

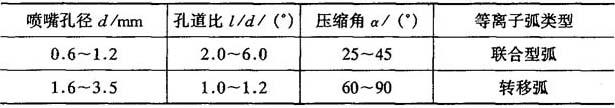

表5-4 喷嘴l／d和α的推荐值

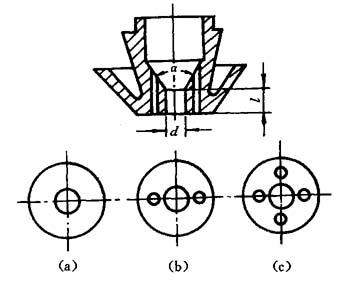

图5-16 典型喷嘴结构

(a)单孔型；(b)和(c)多孔型

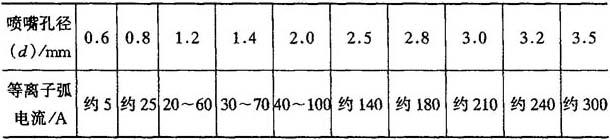

表5-5 等离子弧电流与喷嘴孔径的关系
