病原菌孢子捕捉仪

---

1 设计原理

病原菌孢子捕捉仪采用不锈钢材料，内置外流涡轮泵，采集不受气流影响，高效收集空气中的孢子，真实可靠地提供数据，以便采取有效措施，及时防治病害。

2 整体外观结构

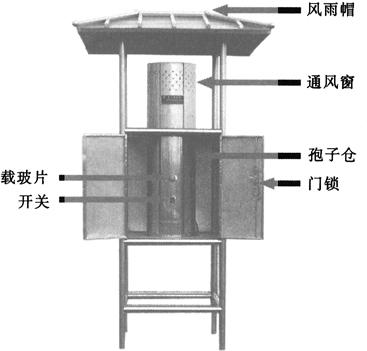

病原菌孢子捕捉仪整体外观结构如图10－16所示。

图10－16 病原菌孢子捕捉仪整体外观结构

3 工作原理

病原菌孢子捕捉仪通过底部的蜗轮风机泵使空气由顶部吸入通过中部收集器，将空中的孢子收集吸附在载玻片上，再经过培养箱培养用高倍显微镜来观察载玻片上孢子密度，计算出空气流量和孢子的吸附量，同时监测病原菌孢子存量及其扩散动态，达到预测预防病害流行传染的效果。

4 安装、使用操作规程

4．1 安装

4．1．1 在安装地挖一基坑，然后向基坑内浇灌混凝土，按本机安装孔距预埋好安装螺栓，或待基础凝固后按安装孔距打孔，用膨胀螺栓将本机紧固在基础上(图10－17)。

图10－17 基坑示意图

4．1．2 架设一路专为孢子捕捉器使用的交流220V电源，适当处安装一个防雨配电箱，配电箱应设有开关和保险。将地线接到孢子捕捉器接地螺栓上，保证接地装置接地良好。

4．2 使用

打开孢子捕捉器柜门，关掉电源开关，抽出孢子仓，放上(或更换)表面涂有适量凡士林的载玻片，然后放入孢子仓，打开电源开关。取回的载玻片放在显微镜下观测。

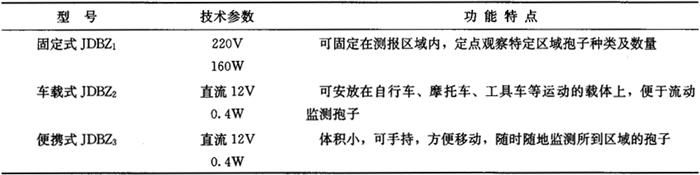

5 型号及功能说明

6 日常维护与故障维修

固定孢子捕捉仪在日常使用中主要是经常检查蜗轮风机泵，其注意事项如下：

6．1 定期将风筒顶部的网盖清理干净，以防灰尘堵塞；

6．2 载玻片要一次一更换，第二次使用时要清洁干净，干燥后再使用，涂抹凡士林时不宜过厚；

6．3 捕捉不同病原菌孢子时，要采用不同的开关机时间，以防数据失真；例如：水稻开机捕捉时间和管理：从水稻抽穗前1个月至抽穗止。每天凌晨3时开机，捕捉2h。早晨收片，同时换上涂有黏胶的玻片(表10－1)。

表10－1

6．4 在开机前一定检查机器是否运转正常，检查方法是：开机后手执布条或纸片放于机器的正下方，如布条或纸片有飘浮现象，说明机器运转正常，否则，蜗轮风机泵出现故障，应及时与厂家取得联系。

7 注意事项

7．1 确保电源为220V±5%。

7．2 安装的固定螺栓要牢固，确保机体稳固。

7．3 接地装置良好接地。

7．4 遇到狂风暴雨天气应及时切断电源，防止雷击。

7．5 机体装车运输时，严禁斜放倒置。

7．6 定期清理进气口的异物。

7．7 存放地要干燥，严禁强力挤压机体，以防变形。室内用布或安装箱包好，室外用防腐蚀雨篷遮盖。

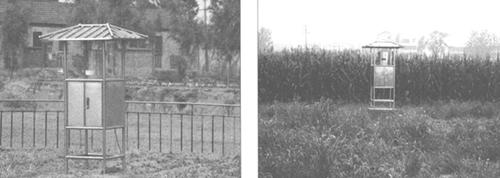

8 田间应用实况图片

图10－18
