常用化工设备分类及特点

---

1．分类

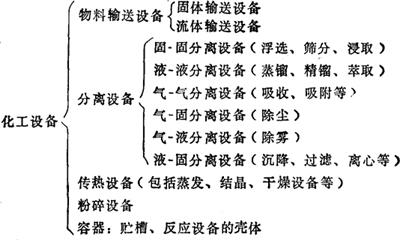

化学工业生产用的机器设备，按其功用可归纳成以下通用的几大类典型设备，如图16－1。

化学反应设备

图16－1 化工设备分类

2．特点

在化工生产中，一般都使原料发生化学变化，即物质的组成或结构发生变化，成为一种新的物质。而且这种变化往往要求在一定温度、压力下完成；同时化工生产过程所处理的物料品种复杂，既有对设备和厂房有腐蚀作用的物料，又会遇到具有燃烧、爆炸危险或有毒的物质。这就决定了化工设备在材料和结构上的特点。

(1)温度、压力范围的广泛性。温度从－150℃到+2000℃；压力从0．000001大气压到1500大气压。

(2)腐蚀介质的多样性。如介质有酸、碱以及侵蚀性的盐气体等。

(3)设备材料的复杂性。化工设备与一般机械使用条件、环境不同，因此要求大量采用高强度钢、高合金钢、有色金属和合金，以及非金属材料。

(4)使用操作的严格性。由于化工设备经常在高压或真空下操作，以及处理有毒或侵蚀性的物质，因此设备在启闭、接合或转轴通出壳体的地方，必须十分可靠地加以密封，以免流体渗出，造成“跑、冒、滴、漏”，影响设备正常运转，危害工作人员健康。

(5)“传热”、“传质”的特殊性。化工设备的传热设备是传热，在塔设备内是“传质”，而且在流动状态下工作，因此设备的结构必须考虑这些“传递”过程及流体流动情况的特点和连续化的要求，力求“传递”的速度快、数量多，以便效率高。此外，化学反应设备，还需考虑化学反应规律，致使结构比较复杂。
