大型模架

---

3．2．2．1 大型模架的结构形式

塑料注射模大型模架的结构形式有：

①按结构特征分为基本型和派生型。基本型模架有A和B两种，见图3-28；派生型模架有P1、P2、P3和P4四种，见图3-29。

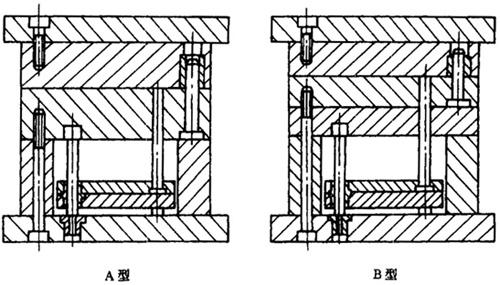

图3-28 基本型模架结构A、B

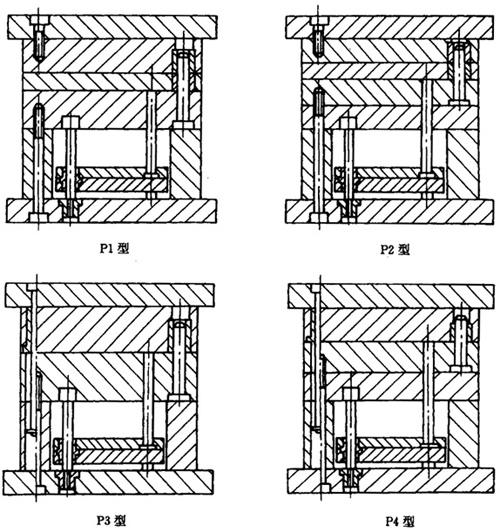

图3-29 派生型模架P1～P4

A型：由定模两模板，动模一模板组成；

B型：由定模二模板，动模二模板组成；

P1型：定模二模板，动模二模板的脱件板结构；

P2型：定模二模板，动模三模板的脱件板结构；

P3型：定模二模板，动模一模板的点浇口结构；

P4型：定模二模板，动模二模板的点浇口结构。

②定模座板、动模座板可以做成带肩型，也可以做成无肩型(压板槽尺寸及位置由承制单位决定)。

③模架的导向零件、导柱可以采用带头导柱或有肩导柱，导套采用直导套。

3．2．2．2 大型模架的尺寸组合

大型模架的尺寸组合原则和中小型模架相同，表3-23是《塑料注射模大型模架》(GB／T12555—90)的全部尺寸组合系列，表3-24为1000×L系列模架的标准，表3-25为1000×L模架规格。

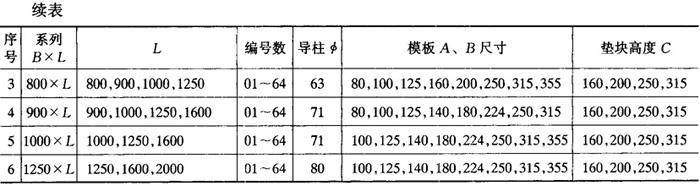

表3-23 塑料注射模大型模架(GB／T12555—90)(mm)

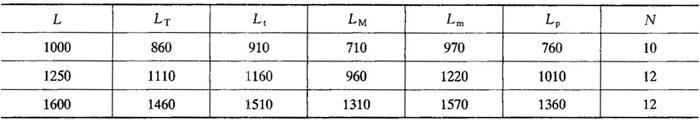

表3-24 1000×L模架(mm)

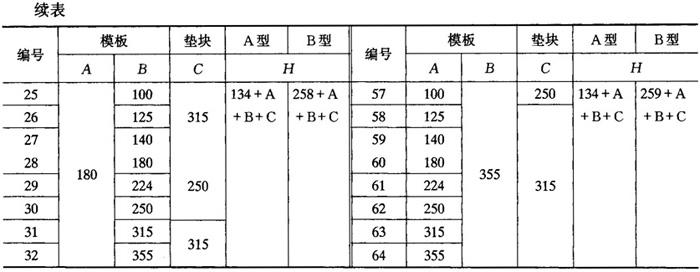

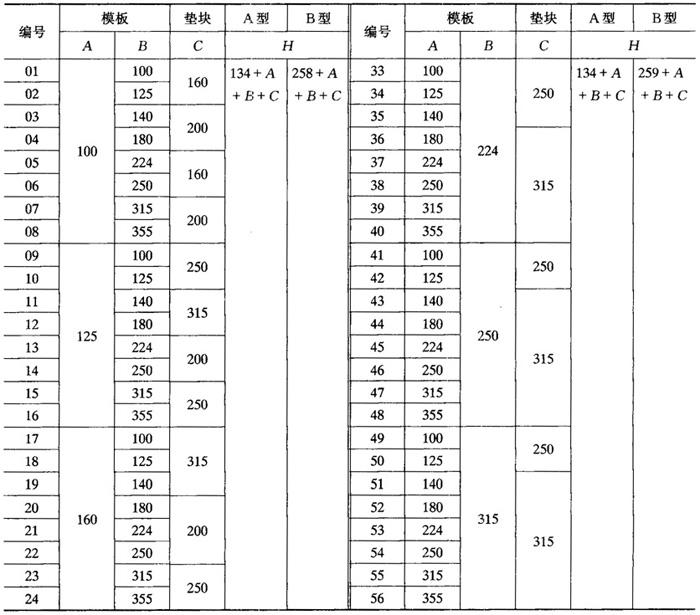

表3-25 1000×L模架规格(mm)

3．2．2．3 大型模架的标记方法

塑料注射模大型模架规格的标记方法和中小型模架的标记方法基本相同，只是模板尺寸B×L表示时长度单位是cm，而不是mm，另外也不标记导柱的安装方式。

例：A-80125-26 GB12555—90所标记的模架为基本型A型结构，模板尺寸B×L为125×80，规格编号为26。
