制冷压缩机的选择

---

(一)单级氨压缩机的选择

根据已知冷库所需的制冷负荷Q₀(式4－4－21)、蒸发温度t₀及冷凝温度t_k，由图4－4－16可查得每1m³理论压缩机气缸容积的制冷量q_vh，由式(4－4－23)推算出所需氨压缩机理论容积V_h。

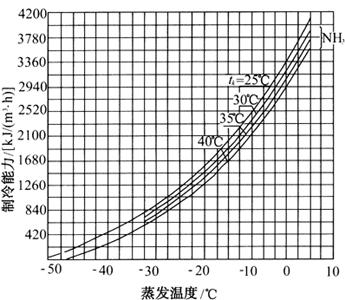

图4－4－16 单级及高压级氨压缩机制冷能力

(根据上海一冷〈12．5〉列)

式中 Q₀——冷库所需制冷负荷，kJ／h

q_vb——在相应t₀、t_k条件下，每1m³理论容积的制冷量，kJ／(m³·h)

(二)双级氨压缩机的选择

根据已定的蒸发温度t₀及冷凝温度t_k，并按不同的高、低压级理论容积比率，由图4－4－17可查出低压级每1m³理论容积相应的产冷量q_d1∶2及q_d1∶3之值，然后根据已知冷库所需冷负荷由式(4－4－24a)、式(4－4－24b)、式(4－4－24c)、式(4－4－24d)求出不同容积比率下的高、低压级理论容积。

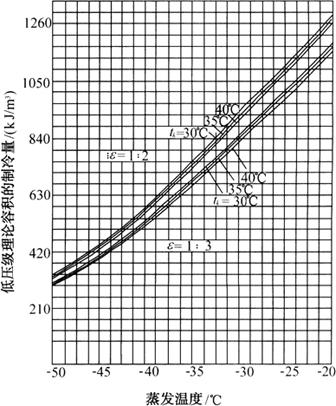

图4－4－17 氨双级压缩机制冷量线图

1．当高、低压级的容积比率=1∶2时

低压级的理论容积

高压级的理论容积

2．当高、低压级的容积比率=1∶3时

低压级的理论容积

高压级的理论容积

(三)国产系列氨压缩机型号及技术性能

根据以上计算，按表4－4－25，表4－4－26选择合适单级或双级氨压缩机。

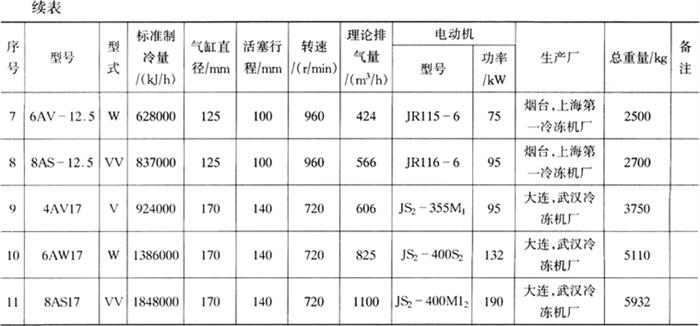

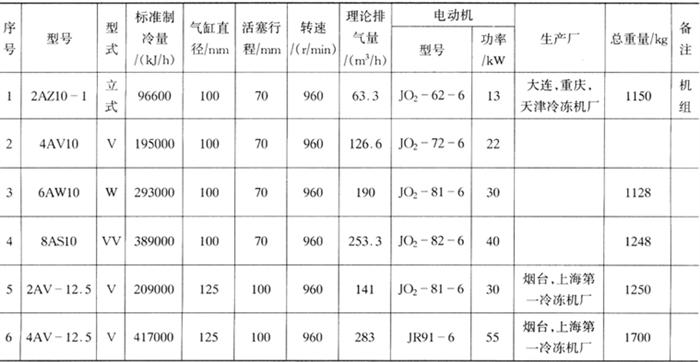

表4－4－25 中小型单级制冷压缩机性能表

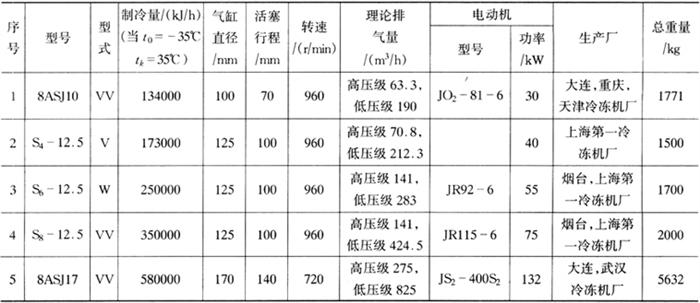

表4－4－26 单机双级氨制冷压缩机性能表

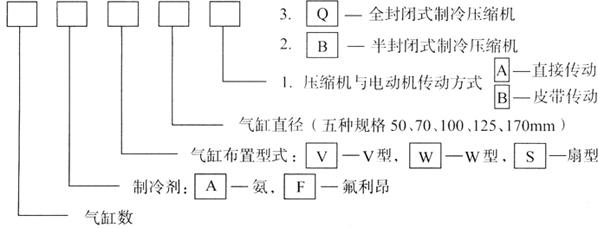

1．型号说明

(1)单级制冷压缩机

(2)双级制冷压缩机

对机组式制冷机型号中加“JZ”字母。

2．国产系列氨制冷机型号及技术性能(表4－4－25、表4－4－26)
