S9系列电力变压器

---

S9系列电力变压器：10kV级S9系列三相油浸自冷式铜线电力变压器，供交流50Hz的供配电系统中作为分配电能、变换电压之用，可供户内、户外连续使用。

本系列产品的铁芯采用优质冷轧晶粒取向电工钢片，45°全斜接缝无冲孔结构，芯柱铁轭等截面。芯柱采用半干性玻璃粘带绑扎或刷固化漆，使片与片黏合在一起。铁轭用槽钢本身的钢性及旁轭螺栓同时夹紧。

本系列产品的绕组采用高强度的缩醛漆包圆铜线或纸包扁铜线。容量为500kVA及以下者，高低压绕组均为圆筒式。为了提高质量和改进工艺，高低压绕组绕在一起。容量为630kVA及以上者，高压绕组为连续式或半连续式，低压绕组为双半螺旋、双螺旋和四半螺旋式。

本系列产品的油箱结构型式有：长圈形管式油箱，长方形油箱，片式散热器，考虑到生产能力，可用扁管式油箱代替。

本系列产品为无载调压，调压范围±5%。

10kV级S9系列电力变压器技术数据见表4－3。

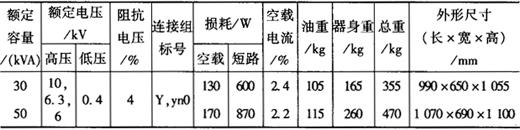

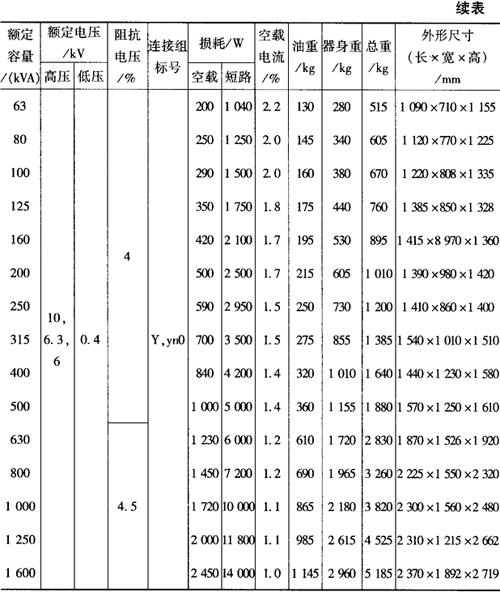

表4－3 10kV级S9系列电力变压器技术数据

6～10kV S9－M系列全密封变压器技术数据见表4－4。

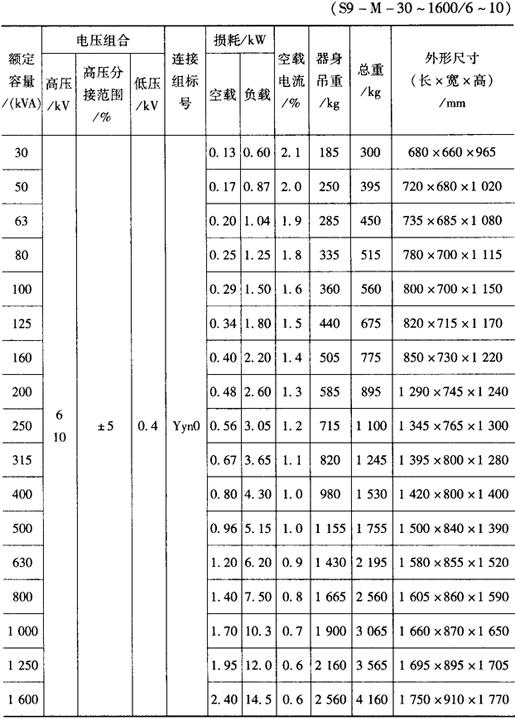

表4－4 S9－M系列全密封电力变压器技术数据

35kV S9系列电力变压器技术数据见表4－5。

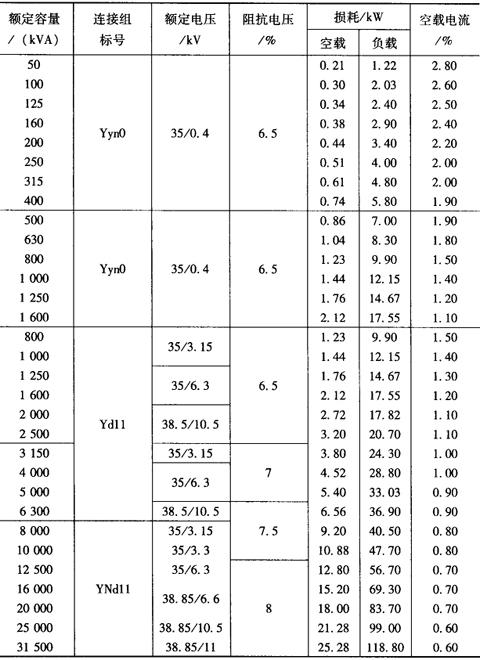

表4－5 S9系列(35kV级)无励磁调压电力变压器技术数据

SZ9系列6～10kV级、35kV级有载调压电力变压器技术数据见表4－6、4－7。

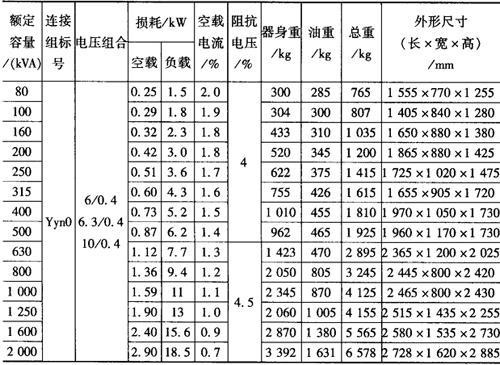

表4－6 SZ9型10kV有载调压变压器技术数据

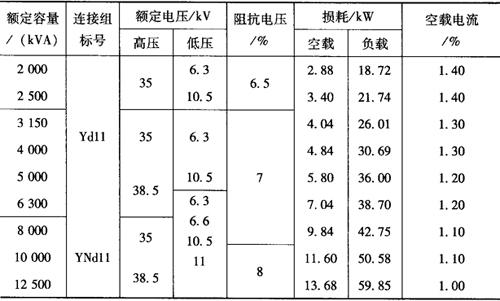

表4－7 SZ9系列(35kV)有载调压电力变压器技术数据
