1Cr17Ni5Mn6N(AISI201)

---

(1)简介

1Cr17Ni5Mn6N最初是为节约钢中的镍而发展的一类Cr－Ni－Mn－N奥氏体不锈钢。它的许多性能都和1Cr17Ni7相近，因而在很多情况下可替代1Cr17Ni7使用。1Cr17Ni5Mn6N在固溶态无磁，但经冷变形后有轻微的磁性。尽管1Cr17Ni5Mn6N的强度略高于1Cr17Ni7，但在冷加工时该钢有与1Cr17Ni7相似的形变硬化率。1Cr17Ni5Mn6N是一种不可硬化的CrNiMn奥氏体不锈钢，可以通过适当的和深度冷加工获得高的强度同时又具有优异的塑性，而且在低温下塑性也很优良。为提高钢的耐蚀性，在1Cr17Ni5Mn6N的基础上，又发展了00Cr17Ni5Mn6N。

(2)化学成分

见表1－248。

表1－248 1Cr17Ni5Mn6N化学成分

(3)力学性能

见表1－249至表1－251。

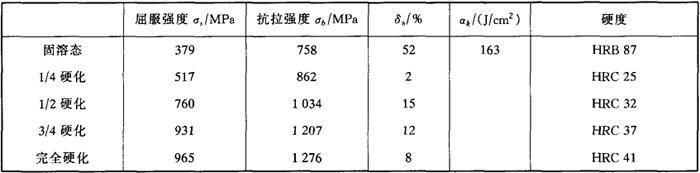

表1－249 不同状态下的室温力学性能

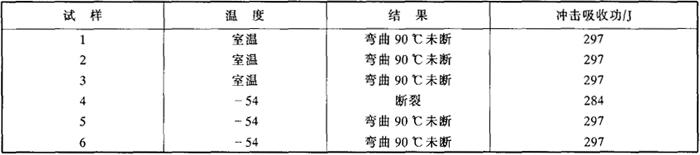

表1－250 1Cr17Ni5Mn6N室温及低温冲击功值

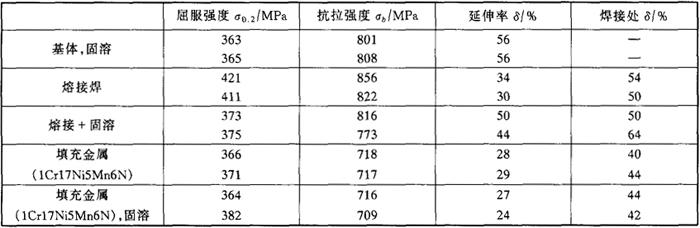

表1－251 1Cr17Ni5Mn6N焊接材料的机械性能

(4)冷作硬化特点

钢冷作硬化特性见图1－269。

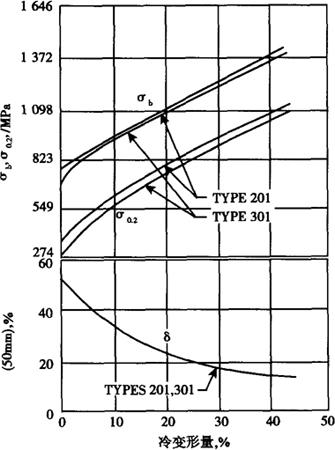

图1－269 冷变形对拉伸性能的影响

(5)高温力学性能

见表1－252和图1－270。

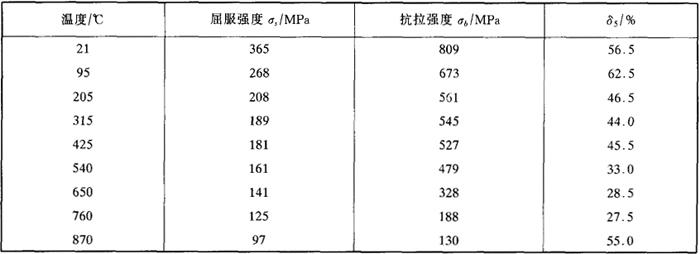

表1－252 1Cr17Ni5Mn6N不同温度下的力学性能

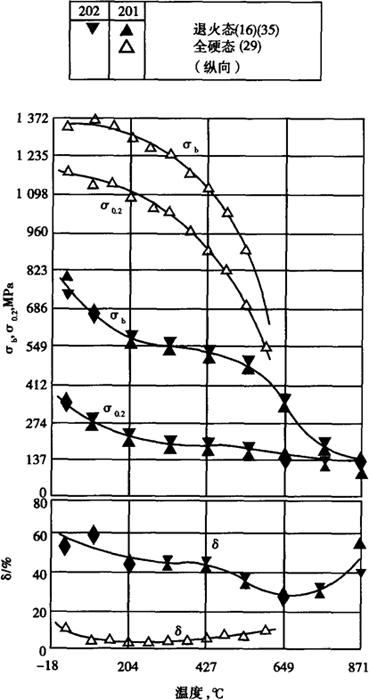

图1－270 温度对瞬时拉伸性能的影响

(6)钢的持久性能见图1－271。

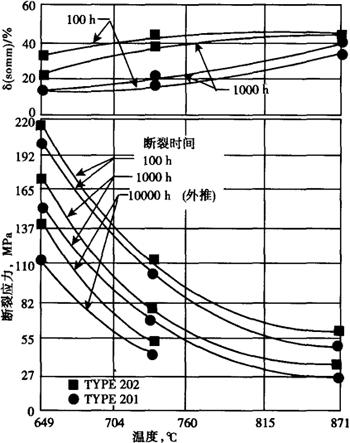

图1－271 1Cr17Ni5Mn6N不同温度下的持久性能

(7)腐蚀性能

此钢在绝大多数的介质中可以代替1Cr17Ni7。1Cr17Ni5Mn6N的起皮温度为843℃，比1Cr17Ni7要低56℃。耐蚀性能数据见表1－253。

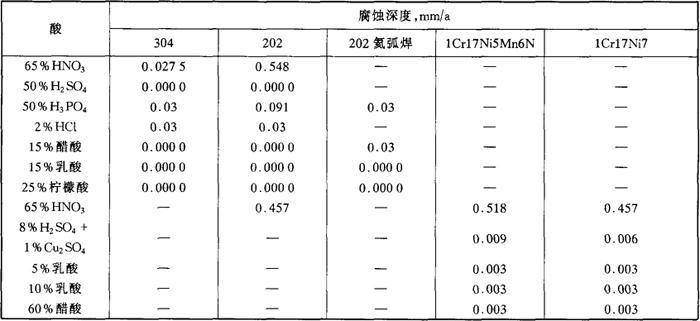

表1－253 1Cr17Ni5Mn6N、202在不同介质下的腐蚀率

(8)工艺性能

a．加工性能 此钢与1Cr17Ni7一样可通过拉拔、轧制、弯曲等成型方式加工。

b．焊接性能 此钢的焊接性能比304要差，焊丝可以选用308。

c．热处理工艺 此钢不能通过热处理来强化，固溶处理温度在1010～1066℃之间，固溶温度应该尽量的低，此钢比1Cr17Ni7更容易起皮。

(9)物理性能

线膨胀系数见表1－254。

表1－254 1Cr17Ni5Mn6N线膨胀系数(10^－6／k)

弹性模量：197GPa

密度，kg／m³：7810

电阻率，nΩ·m：685

热导率，W／m·K：16．9(100℃)，21．4(500℃)

磁导率：1．02

热容：(0～100℃)500J／kg·K

熔点：1399～1454℃

(10)应用

主要用来制造旅馆装备，厨房用具，水池，交通工具等。
