联轴器的类型及应用范围

---

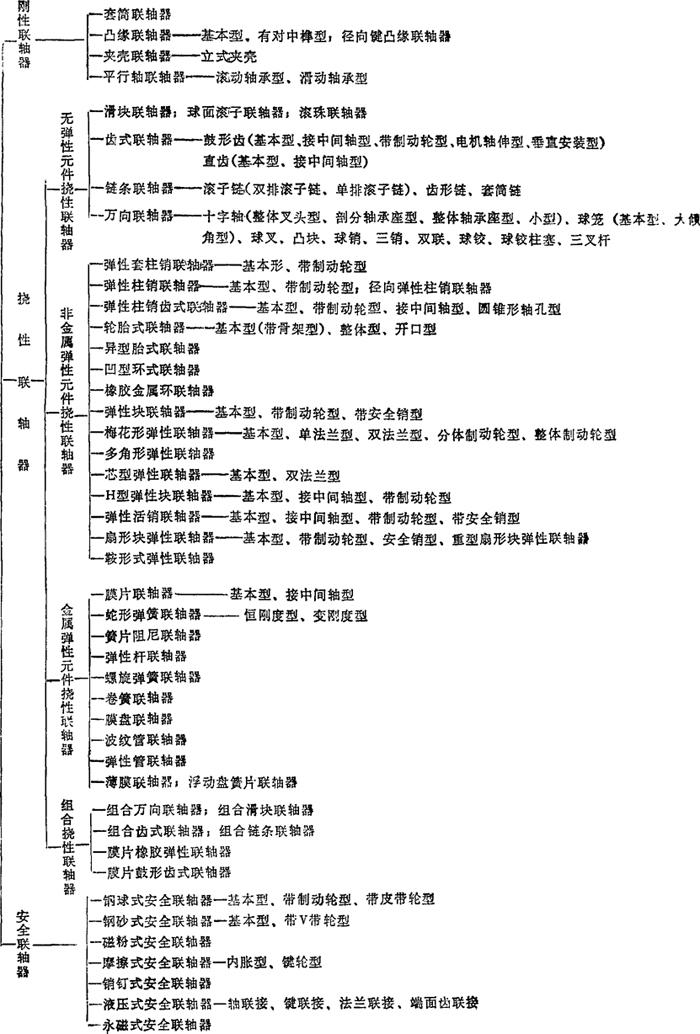

各类联轴器在传动轴系中的作用见表4．7-1。联轴器的分类见表4．7-2。

表4．7-1 各类联轴器在传动轴系中的作用

选用联轴器时，应先考虑原动机的机械特性，然后根据工作机的载荷类别(常以工况系数K₂反映其对联轴器工作的影响)以及联轴器的许用转速、所联两轴的相对位移、传动精度、外形尺寸、安装维护情况和工作环境(如温度、湿度、粉尘、油、酸、碱介质等)进行合理选择。联轴器的计算转矩T_e由下式计算：

式中 T为理论转矩(N·m)；T_n为联轴器允许的公称转矩(N·m)；P为联轴器所传递的功率(kW)；n为工作转速(r／min)；K为载荷系数，见表4．7-4；K1为原动机系数，见表4．7-3；K₂为工况系数，参见〔43〕。

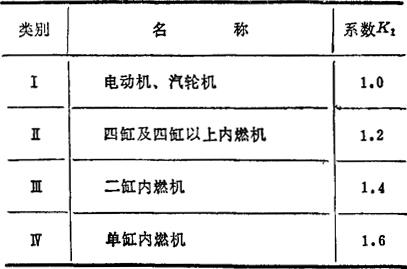

表4．7-3 原动机的类别、名称及系数K₁
