纸浆浓度调节器的计算

---

1．浓度调节对象的静态方程式

式中 C_p、Q_p——稀纸浆的浓度及流量

C_T——浓纸浆的浓度

q——稀释液的流量

2．纸浆浓度变化量的计算及实例

［说明］当在大量稀释的条件下，纸浆的浓度有时会出现波动，这可能是由于活动间隙、停滞等引起的。在很多情况下，例如在对造纸机的冲浆泵中供给纸浆时，这样的波动是不容许的。一般来说，浓度的变化与稀释前后纸浆浓度差成线性关系。因此，要保持浓度的高精度，就要求调节系统中纸浆的稀释应当不大于0．5%。

式中 △C_p——被调浓度的变化(%)

△q——稀释水量的变化(m³／h)

其它同上

［例］设浆池浓度从C_p最小=7%到C_T最大=10%之间波动，被稀释纸浆的流量从Q_p最小=100m3／h到Q_p最大=300m³／h之间变化，要求保持浆池出口的纸浆浓度为C_p=3%．❶ 试求稀释水的流量q，
❷ 假如我们是在稀释水管道中调节机关开度为90%时取其流量q_最大值，而该阀门的特性是线性的话，求被调纸浆浓度的变化△C_p，
❸ 求在Q_p最小时C_p由小到大时的稀释水量的变化以及相当于调节机关的开度的变化。

当浓纸浆的浓度为最小时，稀释水的最小流量为：

当浓纸浆浓度为最大时，稀释水的最大流量为：

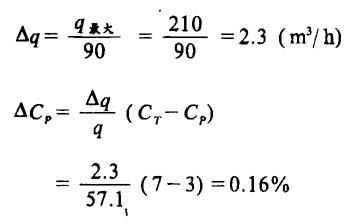

❷ 阀门1%行程改变的稀释水量为：

❸ 在C_p为7%稀释到3%时：

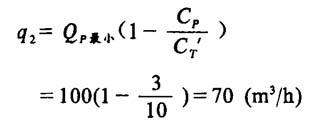

在C_p为10%稀释到3%时：

在q₁时相当于调节机关的开度：

在q₂时相当于调节机关的开度：

即相当于调节机关的开度从24．8%变化到30．4%。
