管接头

---

图7．7－20所示是卡套式管接头的结构，接头体2开有24°的锥形孔，卡套3具有尖锐的内刃口。旋紧压紧螺母4时，卡套外表面和接头体内锥面形成球面接触密封，同时卡套的内刃口嵌入管子5的外壁，可起到密封作用，同时还可防止螺母松动。这种接头的优点是管件不需加工。压力为E级(16MPa)的卡套式管接头，采用米制锥螺纹和机体连接，依靠螺纹本身结构和塑料填料进行密封；压力为G、J级(25、40MPa)的卡套式管接头，采用普通细牙螺纹和机体连接，其接头体和机体端面之间需加组合密封垫圈。卡套式管接头的类型和相应的标准见表7．7－32，所用通用件标准见表7．7－33。

1－组合垫圈；2－接头体；3－卡套：4－螺母；5－钢管

表7．7－32 卡套式管接头标准

1－组合垫圈；2－接头体；3－O形密封圈；4－螺母；5－接管；6－钢管

图7．7－22所示为扩口式管接头的结构，分A型和B型两种。A型接头体1的外锥面为74°，管套4的内锥孔为66°，将冲有喇叭形的管口放在接头体1的外锥面和管套4的内锥孔之间，拧紧螺母2，利用金属变形起密封作用。B型接头体1的外锥面为90°，无管套，螺母2内锥孔为90°，将冲有喇叭形的管口放在接头体和螺母之间，拧紧螺母，也能起密封作用。喇叭口加工不良，会出现漏油现象。这类管接头多用于小直径紫铜管，工作压力为16MPa以下。扩口式管接头和通用件标准分别见表7．7－36和表7．7－37。

1－接头体；2－螺母；3－管套；4－管子

a)A型 b)B型

表7．7－36 扩口式管接头标准

1－挡圈：2－接头体Ⅱ；3－弹簧；4－单向阀阀芯；5－O形密封圈；6－外套；7－弹簧；8－钢球；9－弹簧卡圈；10－接头体Ⅰ，

a)分开时的快速接头 b)接通时的快速接头

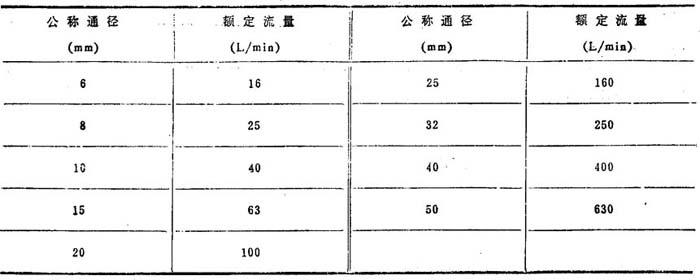

表7．7－39 快速接头技术参数(摘自Q／ZB275－77)

注：
❶ 标记示例：公称通径为15mm的快速管接头：15Q／ZB275－77。
