盘磨机的磨浆面积计算

---

【公式】

式中 F——磨浆面积(cm²)

D——磨片外圆周直径(cm)

d——磨片内圆周直径(cm)

C₁——转盘接触率(转盘齿纹面积之和与转盘环形面积之比)，一般为0．3～0．5

C₂——定盘接触率(定盘齿纹面积之和与定盘环形面积之比)，一般为0．3～0．5

通常，C₁=C₂=C

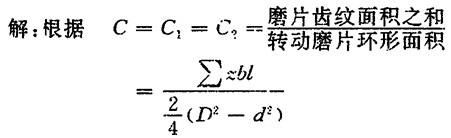

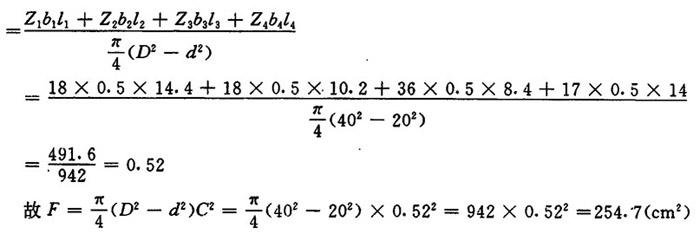

【例】 设盘磨机片上分布有与磨片中心线倾角为18°的长、中、短放射性齿纹，并分布有弧形封闭圈。其中长齿纹齿数Z₁=18，齿纹宽度b₁=0．5cm，齿纹长度L₁=14．4cm；中齿纹齿数Z₂=18，齿纹宽度b₂=0．5cm，齿纹长度l₁=10．2cm；短齿纹齿数Z₃=36，齿纹宽度b₃=0．5cm，齿纹长度l₃=8．4cm；弧形封闭圈条数Z₁=17，宽度b₁=0．5cm，长度l₁=14cm。磨片的外圆直径D=40cm，内圆直径d=20cm。转盘和定盘齿纹分布及尺寸一样。求磨浆面积。
