平键及半圆键

---

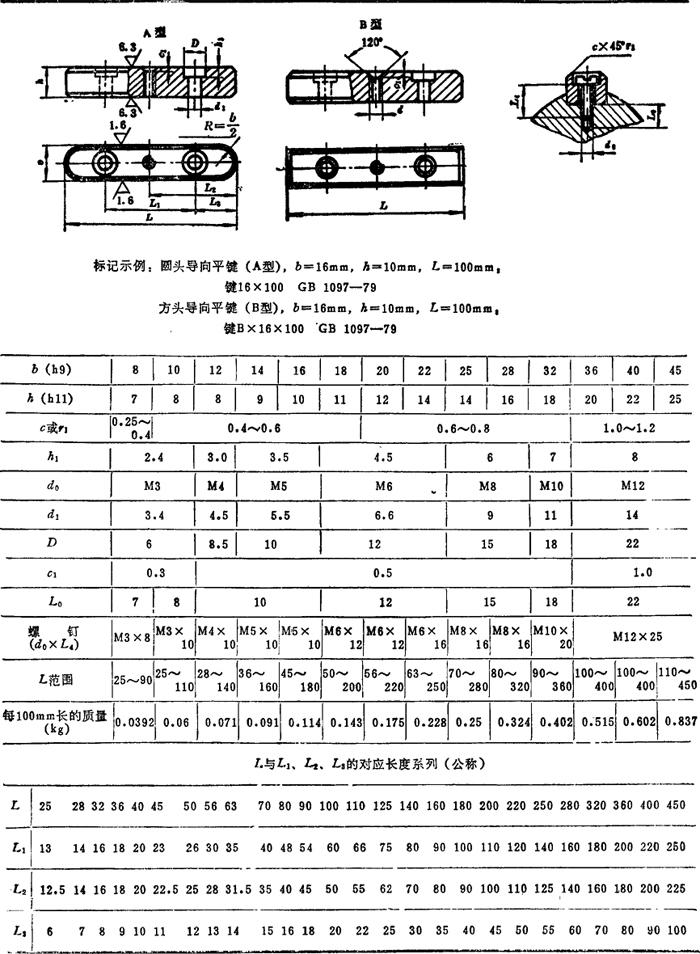

平键、导向平键、半圆键和键槽的剖面尺寸以及键槽宽度b的公差分别见表4．5-1～4．5-4。

表4．5-1 平键和键槽的剖面尺寸(摘自GB1095—79、GB1096—79) mm

注：材料常采用抗拉强度不小于600MPa的钢，常用45钢。

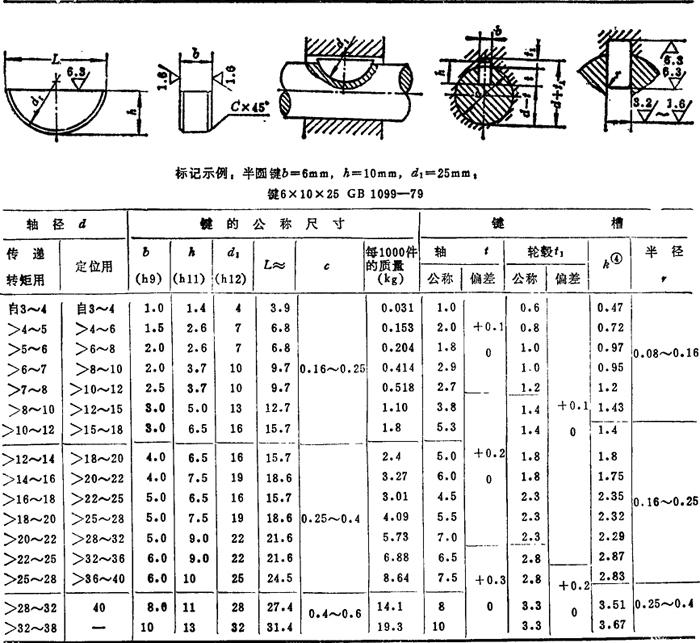

表4．5-3 半圆键和键槽的剖面尺寸(摘自GB1098—79、GB1099—79) mm

注：
❶  在工作图中，轴槽深用t或(d－t)标注；轮毂槽深用t1或(d+t₁)标注。

❷  材料为45钢。

❸  (d－t)和(d+t₁)两个组合尺寸的偏差按相应的t和t1的偏差选取，但(d－t)的偏差值应取负值(一)。

❹  k(键与轮毂接触高度)值作为参考。

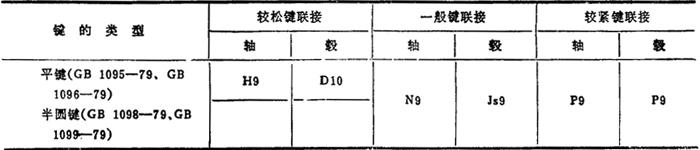

表4．5-4 键槽宽度6的公差
