蔬菜精密播种机vegetable precisionsowing machine

把种子分成单粒，以相等的行距和株距，相同的深度播入菜田，随即覆土的机具。精密播种机主要分为机械式、气力式、种子带式和饼片式四种类型。可播种莴苣、番茄、洋葱、胡萝卜、甘蓝、花椰菜、芹菜、大白菜、萝卜及黄瓜等。为达到精密播种的目的，须清选种子、除芒、分级处理，有的种子还须包衣处理或加工成种子带。播种机工作速度一般不大于6.5公里/小时。
20世纪40年代初，随着蔬菜种子丸粒化包衣技术的研究成功，美国首先使用垂直型孔盘式排种器精密播种丸粒化的蔬菜种子。50年代初，英国研究成功型孔带式蔬菜精密播种机。其他用于蔬菜精密播种的机械式排种器还有倾斜圆盘式、型孔勺式等多种。60年代以后，一方面开始广泛利用真空技术进行蔬菜精密播种的研究，设计制造出一批气吸式的播种机，如联邦德国的穆尔蒂森播种机，法国的纳马桑Ⅱ型播种机；另一方面，对蔬菜精密播种的工艺进行了深入地研究探讨。70年代初，开始出现播种莴苣、芹菜、番茄、黄瓜等种子的水溶性种子带，以及专用的种子带播种机和种子带片播种机。80年代初采用微处理机控制的播种机获得成功。中国也开始蔬菜精密播种方面的研究，如北京市农业机械研究所试制的型孔带式精密播种机，可用于播种大白菜和萝卜等蔬菜。
机械式蔬菜精密播种机 主要包括排种器、开沟器、覆土器、镇压器、种箱、机架及传动部件。一般还配有施化肥、施杀菌剂、杀虫剂及除莠剂的装置。精密播种机的关键部件是排种器，型孔式精密排种器分为垂直型孔式、型孔带式和倾斜型孔盘式等三种类型。为使每一型孔能够准确地充填一粒种子，型孔直径一般应为种子最大尺寸的1.3～1.9倍。充填速度V≤0.35米/秒。每秒钟充种的型孔数不应超过25个。垂直型孔盘式排种器在排种盘的上圆弧面充种，由刷种轮刷去多余种子，以保持型孔充填单粒种子； 另一种是在排种盘的侧圆弧面充种，称为孔勺式排种器，靠种子自流清种，种子被型孔带到排种盘顶部后，沿另一侧的圆弧护种板绕行，直至投种位置被推种板剔出孔槽，投入播种沟。型孔带式排种器(图1)靠型孔带通过喂入室时充种，种子充入型孔后随型孔带带出喂入室，刷种轮与型孔带严密贴合并反向旋转，把型孔外的种子不断地滚刷干净，以保证每个型孔只充填一粒种子。型孔带可由专用打孔机打孔，不同孔距和孔径的组合可达28种，以满足不同的生产需要。倾斜型孔盘式排种器的型孔盘具有35°～50°的倾角，当倾斜型孔盘在贮种室内舀取种子后，未充入型孔的种子沿斜面流回贮种室，型孔内的种子随型孔盘绕行到上部投种口落入播种沟；还有一种双盘排种的倾斜型孔盘式排种器，当充种盘舀取种子绕行到上部投种口时，种子由充种盘托板的缺口落入同步转动的投种盘型孔中，继续绕行到下部的投种口排出。投种高度可降到3～5厘米。

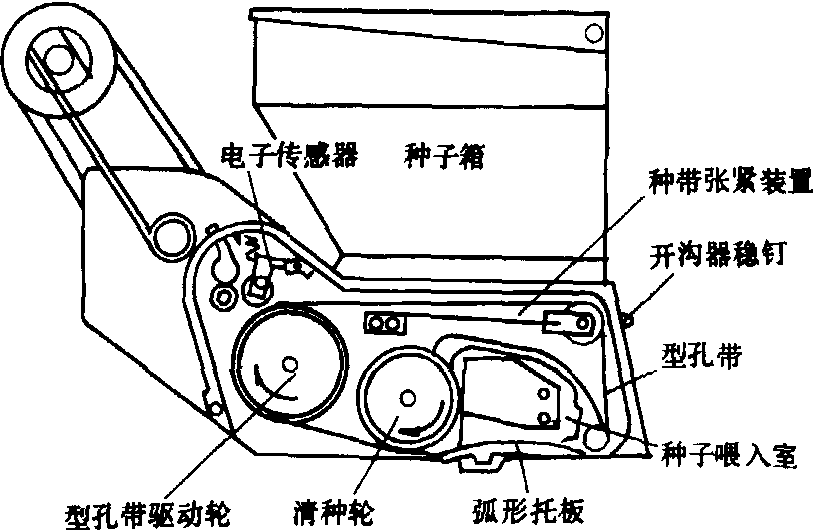

图1 型孔带式排种器

气力式蔬菜精密播种机 气力式排种器分气吸式和气吹式两种，适于播种大小不同的种子。气吸式排种器(图2)的排种盘一侧与真空室相通，另一侧与种子室相通，工作时，真空泵将负压传入排种器的真空室，使吸孔一侧产生负压。排种盘转动通过种子室，吸孔就吸附种子，排种盘继续转动经过锯齿形刮种板，吸孔上多余的种子被刮落，使每个吸孔只保留一粒种子，直至吸孔转过真空室进入投种区，吸力消失，种子靠自重落入播种沟。还有采用二次排种的气吸式排种器，吸盘完成吸种刮种之后，单粒种子投落到同步运转的分配轮叶片隔腔内，种子被分配轮加速后强制推送投种，加大了反向投种速度，减少播种机前进速度对种子的影响，提高株距的准确性。气吹式排种器(图3)具有漏斗形的型孔，工作时，排种轮经喂入室充种后，型孔携带种子向上转动到吹嘴处，吹嘴的压力气流将型孔内的多余种子吹回喂种室，只留一粒种子压附在型孔的底部，随排种轮的转动到达下方投种口，由推种板将型孔内的种子推出投种。

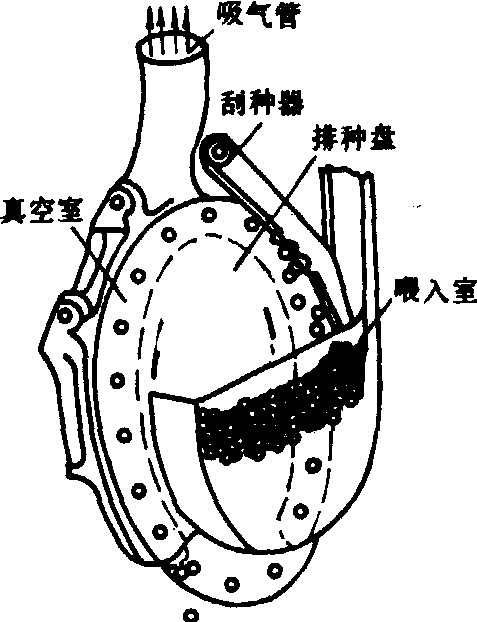

图2 气吸式排种器

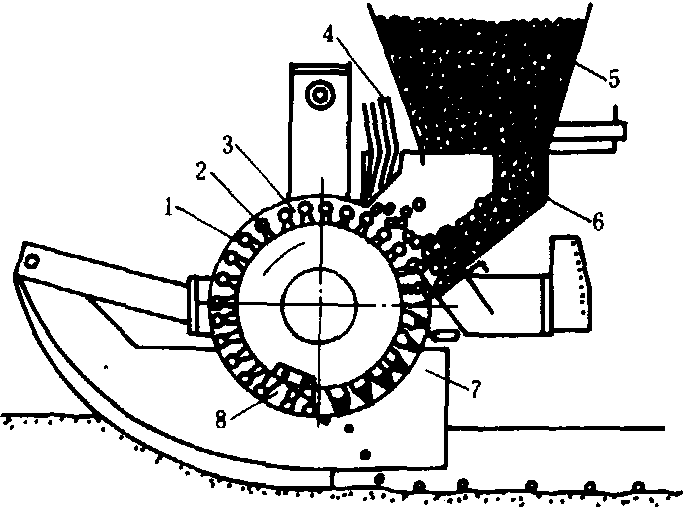

图3 气吹式排种器
1.护种器； 2.型孔；3.排种轮； 4.气流吹嘴；
5.种子箱；6.种子通道；7.开沟器；8.排种板

种子带播种机 专用于蔬菜种子带的播种。机上装放种子带卷，设开沟器和覆土器。工作时，种子带被连续拉开，铺放到开沟器开出的种沟内，并覆土。种子带播种机(图4)能将1.27厘米宽，种子间距1厘米的种子带切成小片播种，以减少种带的浪费，使种子与土壤更好地接触。工作时，随着凸轮转动一周，凸轮及棘轮爪驱动种子带传动链轮，使种子带准确地进给1厘米；凸轮驱动的种子带切割刀在种子带停止进给时切割种带一次，切下的种子带片被放入由导向轮表面的锥形凸起压出的小穴内，再由成穴器提供土壤改良物质加以覆盖。

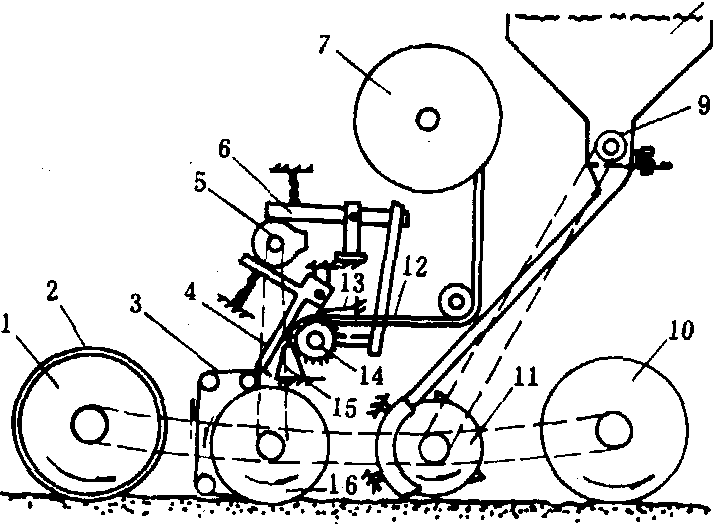

图4 种子带播种机
1.前轮；2.压种沟肋板；3.种片反向限制带；4.切割
种带摆动刀总成；5.种带进给及切割器驱动凸轮； 6.种
带进给棘轮驱动装置；7.种带供给轮；8.土壤改良剂箱；
9.排种轮；10.镇压轮；11.旋转穴施器；12.带孔种
带； 13.种带导板； 14.种带进给链轮； 15.定刀杆；
16. 种片输送轮

饼片种播种机 将蔬菜种子分成单粒，压在包衣材料中间成为扁平圆柱状(直径19毫米，厚度6毫米)的饼片种。饼片种播种机由定向锥、饼片滑道、播种盘及限深环等组成。工作时，种箱底部提供饼片，靠定向锥的作用使饼片成平行方向进入滑道，播种盘转动至充种缺口对准滑道时，饼片落入缺口，最后以相对地面为零速被压入地表，倾斜限深环挤压土壤表面使饼片保持在压入的位置上。另一种饼片播种机叫冲穴播种机，在排种轮的圆周上开有用于捡拾种子的缺口，当缺口通过种子箱时拾起一粒种子。直径为12.7毫米的圆柱形冲头装在冲穴轮上，冲穴轮紧靠排种轮安装在传动轴上，利用一偏心盘使冲头与地面保持垂直。冲头运行到带一粒种子的排种轮缺口处，含有四氧化三铁(Fe₃O₄)的包衣种片被磁性冲头吸引，冲头带着种子压入土中。冲头退回时，种子靠周围土壤的附着力克服冲头吸引力，使其可靠地保留在种穴内。饼片播后不覆土，以利出苗。
