直方图法histogram

又称质量分布图法。将收集到的质量数据，经过整理，按其分布用直方图表示，以分析质量波动规律的方法。直方图是以组距为底边，以频数为高度的许多个直方形连成的矩形图。通过对图形的观察，可以判断生产过程质量的好坏，精度高低，预测生产过程中的不合格品率。正常的直方图一般以中间为顶峰，左右对称地分散呈正态分布，说明生产情况正常，产品质量稳定。如果直方图出现锯齿形、孤岛形、双峰形、陡壁形、平顶形等畸形分布状态，就要分析原因，采取措施进行调整。

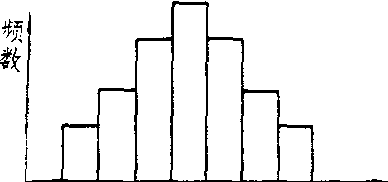

直方图

直方图法

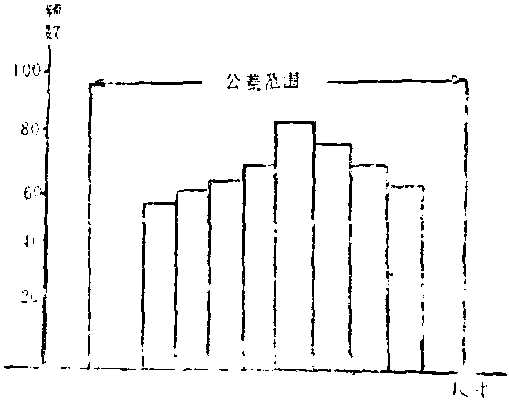

一种对数据进行加工整理，从而分析和掌握分布情况和估算工序不合格率的方法，也叫质量分布图法。它是从加工出来的产品中，随机抽取一部分样品(至少30个以上)，通过检测，取得一批数据，分成若干组，并计算组矩、各组上下界限值、计算中心值、平均值和标准偏差等，绘制成图表。通过对图形的观察分析、判断和预测生产工序的质量及其变化。如图示：
