电极式热水器electrode water heater

利用水的电阻，于通电流时自身发热，而直接加热水的装置。根据其加热水的方式.分为静止式与流动式两种。

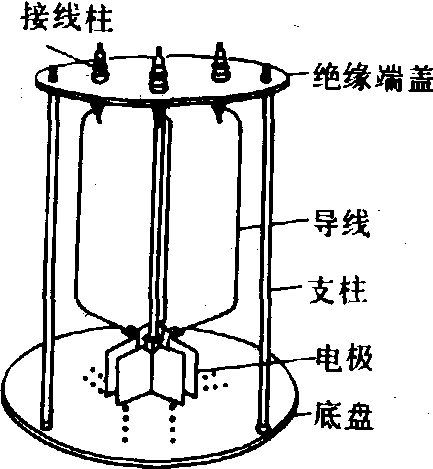

图1 静止式电极热水器内部结构

静止式电极热水器(图1)，热水器的容器内壁用薄金属板或木材制成，外壁一律用木材制成，内外壁之间填充绝热材料。内壁用木材制成时，电极板联接方式为三角形；内壁用金属板制成时，电极板联接方式为星形-三角形。
流动式电极热水器(图2)，热水器的外壳是普通水管，电极为圆形铁棒，固定在绝缘瓷瓶上，装于外壳内，并与之保持同心。为保证供电线路电压平衡，多用联成星形的三相热水器。

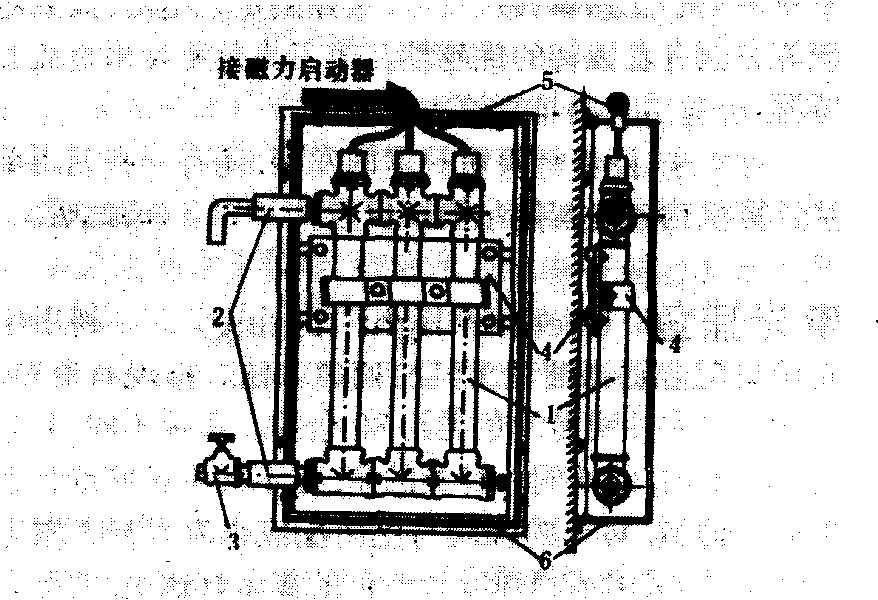

图2 流动式电极热水器结构示意

1.电极外壳；2.橡皮绝缘管；3.进水阀；4.绝缘支柱；5.导线；6.绝缘外罩

热水器中的水既是被加热物质，亦是电极间通电流的导体，而它的电阻系数是随温度而变化的。因此，静止式电极热水器在加热过程中，其功率随温度而变化。为使之在加温始终功率保持一致，可采用分级式电极，当水温达到某预定值时，自动切除一级。切除的约束条件为：❶各级切除时热水器所需功率相同，等于只余一级升到终温时所需功率；
❷切除每级时的水温，等于相邻一级切除时的水温与其始温之差的1/2。
流动式电极热水器的水温虽因流程而不同，但它的功率是恒定的。
电极式热水器使用时，进水管、用水管应加装1米以上橡皮绝缘管，用水阀需妥善接地或接零。
