泄洪隧洞spillway tunnel

修建于河岸山岩或地下，用以宣泄水库、湖泊的洪水以保护水利枢纽安全的专用水工隧洞。可以宣泄全部洪水或配合枢纽的溢洪道宣泄部分洪水。隧洞进水口高程较低，可兼做放空水库用。在施工期间，也常用以导流。通常由上、下游引水渠及泄水渠、进口建筑物、洞身、出口消能工等组成。控制水流的闸门可设在进口或出口建筑物中。洞内水流可以是有压流或明流。洞身断面有圆形、门洞形及马蹄形等。为满足强度、光滑及防渗要求，需采取相应的衬砌措施。可用混凝土、钢筋混凝土、钢板或喷浆等材料做成。应根据地形、地质及运用条件，以及泄洪流量、水头等重要因素合理选择隧洞路线、总体布置、洞身断面形式、尺寸、衬砌形式和洞内水流形态。尽量缩短洞线长度，降低隧洞糙率、提高泄水能力。

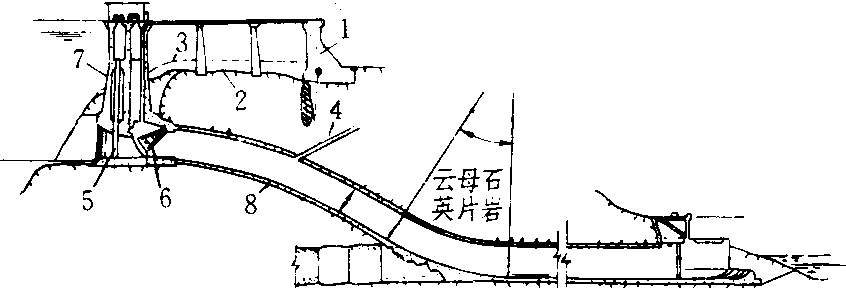

泄洪隧洞

1.混凝土副坝 2. 岩面线 3. 原地面线 4. 通风洞 5. 检修门槽 6. 弧形门 7. 进水塔 8. 隧洞
