气压计qiyaji

测量大气压强的仪器。又称气压表。分水银气压计和无液气压计两种。

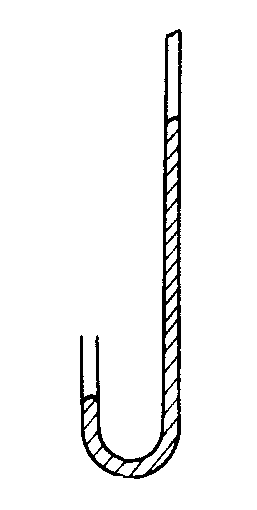

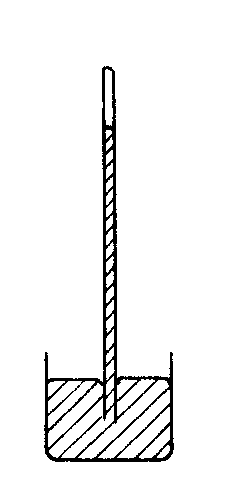

❶水银气压计。又称托里拆利管，如图1所示，将长约80厘米的一端封闭的直玻璃管灌满水银，按住管口倒转，将开口端插入水银槽内，这时管的上部空间为真空（称为托里拆利真空），由管内和槽内水银面的高度差，便可求得大气压强。若在管的背景上安装刻度尺，便可以直接读出大气压强的数值。用一端弯曲而开口的玻璃管也可以作成一个简单的水银气压计，如图2所示，这种气压计携带不便，但比较准确。

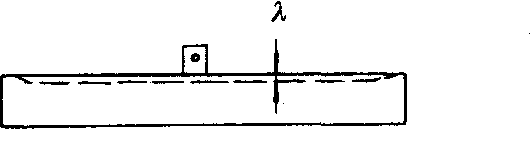

❷无液气压计。如图3所示，一个平扁圆柱形金属真空盒，盒盖是用弹性金属膜作成的，随着盒外大气压强的变化，金属膜盖产生不同程度的形变，自由端（真空盒的金属膜盖）发生不同大小的位移λ，通过传动装置将此微小形变放大，最后传给指针，指针在一事先校准过的圆分度盘上转动，直接读出大气压强的数值。这种气压表携带方便，但需经常与水银气压计校准。

图1

图2

图3

气压计

气象学上将自动、连续记录气压变化的仪器称“气压计”。通常由感应部分（金属弹性膜盒组）、传递放大部分（杠杆）和自记部分(自记钟、纸、笔)组成。从自记记录上可以获得任意时间的气压变化和最高、最低值及其出现时刻(因精度所限，需进行订正，方可使用)。

气压计

自动记录气压随时间变化的仪器。主要由感应、传动和自记3部分组成。感应部分是一组金属空盒；传动部分是一套杠杆；自记部分由自记钟和自记笔组成，钟筒上卷有记录纸。

气压计

depression meter

---

气压计

barometer

---

气压计

barograph
