挡土墙

支承土层压力，防止土坡坍塌的结构物。用于两侧地面有高差的情况。常用砖、石、钢筋混凝土等建成。

挡土墙retaining wall

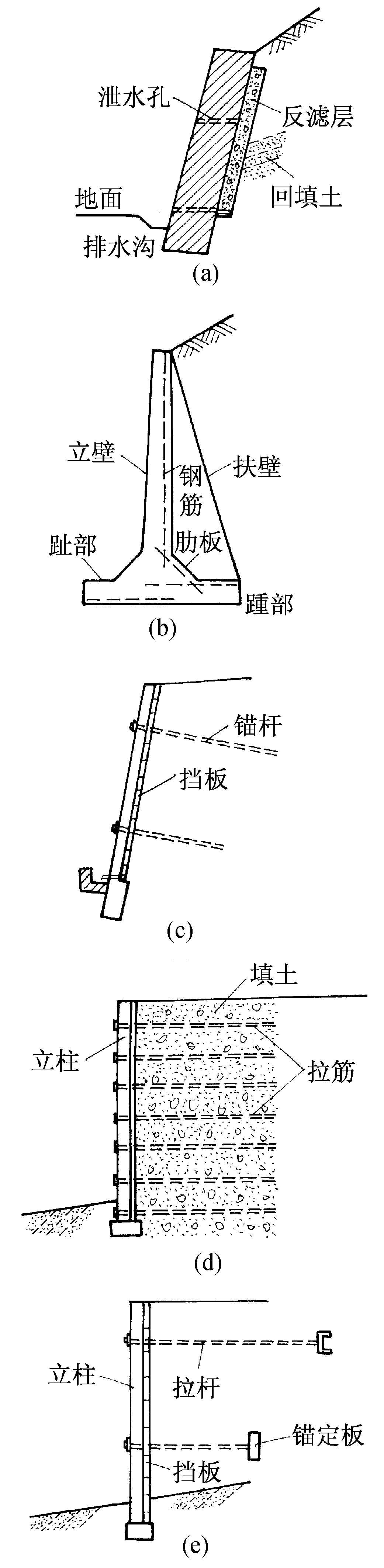

用于支挡陡坡路堤或山体边坡的建筑物。挡土墙的种类甚多，有重力式，悬臂式，锚杆式，加筋土和多层锚定板式等。重力式挡土墙(图a)完全依靠墙体本身的重量来抵抗墙后的土压力以保证其稳定，用片石或混凝土筑成，结构简单，应用极为广泛。但在地基软弱或墙身较高、土压力较大的情况下，不宜修筑。悬臂式挡土墙(图b)由立壁、趾部和踵部三个悬臂组成，用钢筋混凝土筑成。当墙身较高时，沿墙身一定距离上加建一道扶壁和踵部连接形成扶壁式挡土墙。锚杆式挡土墙(图c)的墙面由钢筋混凝土立柱和挡板构成。立柱用锚入稳固地层中的锚杆拉住，立柱间安装挡板。加筋土挡土墙(图d)为20世纪60年代新出现的形式，它依靠拉筋与填土间相互摩擦力使墙身稳定。锚定板式挡土墙(图e)依靠填土中的多层锚定板的抗拔力来保持墙身稳定。后三种形式的结构轻型，适用于机械化施工。

挡土墙

挡土墙

防止土坡坍塌的结构物。例如，路堤、路堑旁的挡土墙、水工建筑物的闸墙、驳岸和房屋地下室的外墙等。主要作用是支承土的侧向压力。常用混凝土、钢筋混凝土、砖或石等筑成。在山地建设营区，挡土墙工程对建设投资影响较大，需根据营区总体规划搞好可行性研究，选择既经济合理，又安全可靠的构筑方案。
