填料塔tanliaota

在塔内充填各种形状的填充物（称为填料），使液体沿填料表面流动形成液膜，分散在连续流动的气体之中，气液两相接触面在填料的液膜表面上。它属膜状接触设备。
填料塔主要由塔体、液体分布器、填料层和支承板等几部分组成(见图1)。液体由塔顶进入，经分布器均匀洒向填料层，然后沿填料表面呈膜状向下流动。气体由塔底进入，经填料层空隙连续向上流动。气液两相在逆向流动过程中，在填料表面液膜上接触，进行传热、传质或化学反应等过程。在某些情况下，气液两相也可呈并流流动，即气体由塔顶进入，与液体并向向下流动。

填料塔

整砌拉西环

乱堆拉西环

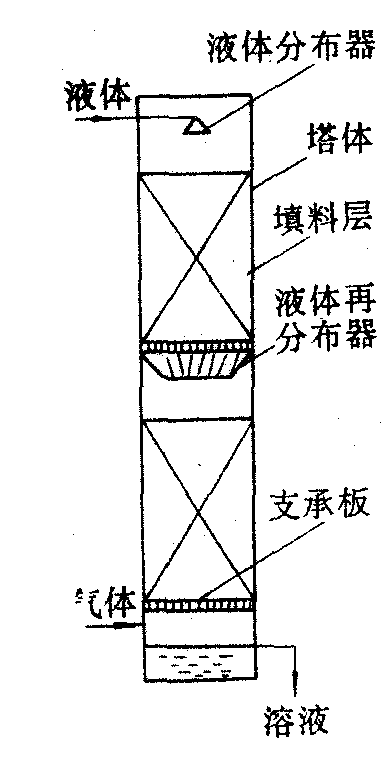

图1 填料塔

塔内充填填料的主要作用是增大气液两相接触面积。工业上采用的填料形式众多，随着技术的进展，又有各种新型填料不断地研制出来。工业上常用的填料是用陶瓷、塑料或金属材料制的环形填料(见图2)。大型填料通常是有规则地整砌在塔内，小型填料则多采用乱堆方式填充在塔内。

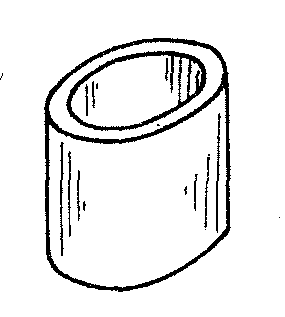

拉西环

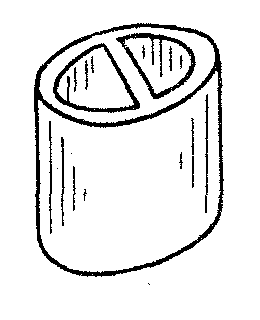

O型环

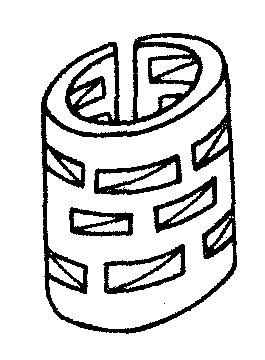

鲍尔环

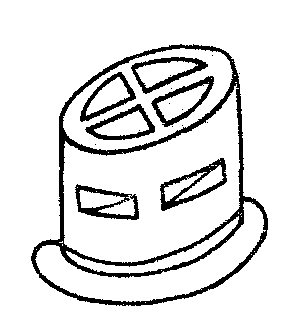

阶梯环

图2 常用的环形填料

填料塔结构简单，操作方便，因而在化学工业中得到广泛应用，它常用于气体除尘与冷却、吸收、精馏、萃取和气液化学反应等过程。

填料塔

filled tower
