压缩喷雾器compression sprayer

借助向药液箱充气对药液加压后喷出的手动液力喷雾器。有手提式、背负式等类型。一般由药液箱（罐）、手动气泵和喷射部件三大部分组成（图）。药液箱包括箱体和加液孔盖，用耐药液腐蚀的不锈钢、黄铜或塑料(聚乙烯、聚丙烯)等制造。为降低成本，有的采用普通钢制作，内表面涂以耐蚀塑料、涂料或搪铅，但它的耐腐蚀性能不太理想。为了防止药液箱内的压力增加超过安全限度，药液箱上常装有压力表或压力指示器和安全阀等附件。中国规定压缩喷雾器应装有安全装置。手动气泵固定在药液箱顶部，它通常为活塞泵，活塞杆的端部固定着活塞皮碗。压下手把时，皮碗压缩泵筒内的空气，并顶开止回阀，压缩空气进入箱体内。上提手把时，空气进入活塞皮碗的下方，同时止回阀关闭，阻止药液箱内的液体进入气泵。有些喷雾器还可由外部的气泵或其他高压气源给喷雾器充气。为此喷雾器上通常还装有进气阀。喷射部件由手持喷杆、截流阀和喷头等组成。
喷雾作业前，反复操作手把，使药液箱内达到一定压力。喷雾作业时，开启截流阀，液体就从喷头喷出而成为雾流。随着液体不断喷出，药液箱内的空间逐渐变大，气压逐渐下降，因而压缩喷雾器的工作压力是逐渐下降的。如在喷射部件上安装调压阀，可使压力保持相对稳定。

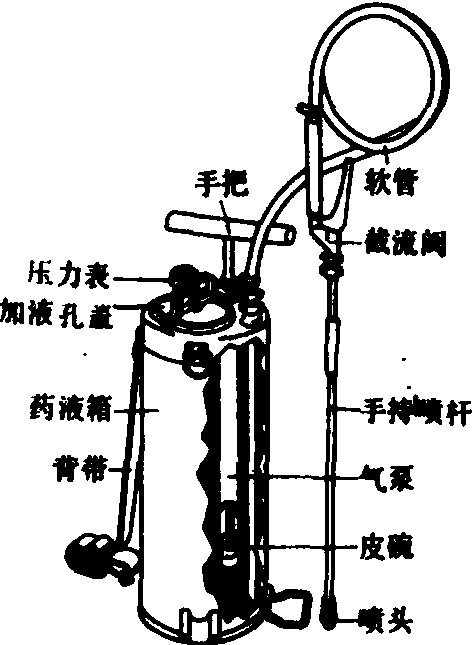

背负式压缩喷雾器

压缩喷雾器结构简单、价格低廉、使用方便，适用于庭园、室内及田间喷洒农药和液肥等，并在卫生防疫等方面已广泛应用。肩挂和背负作业的压缩喷雾器的药液箱容量通常不大于15升，工作压力不超过700千帕，净重不超过6～8千克。
