半波整流
半波整流banpo zhengliu
负载只获得交变电流正半周（负半周被二极管削掉）的整流过程。图1为半波整流电路。电源变压器将交流电在次级变为e2=Em2cosωt的交流电，e2的正半周时，二极管D因加正向电压而导通，电流流过负载电阻RL；负半周时，二极管D因加反向电压而不导通，负载RL中没有电流，因而在负载上和负载两端得到一个脉动直流和脉动直流电压。如图2所示。脉动电压的平均值作为整流后的直流输出电压U。

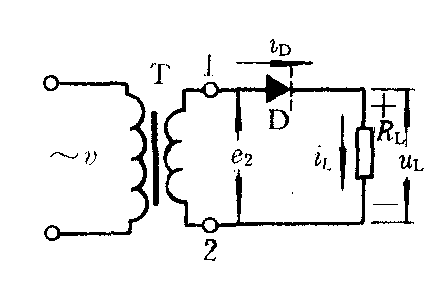

图1

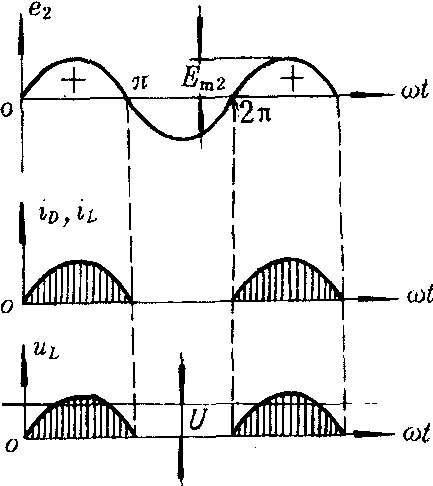

图2
