铝制品表面形成亲水性膜的处理剂

---

用于在热交换器或空调器的铝合金风扇表面形成亲水性膜的处理剂，能使这些铝合金风扇表面具有耐腐蚀性和持续的亲水性，且不发生臭味。这种处理剂含有碱金属硅酸盐、氨基醇和水溶性树脂和／或水溶性硅烷偶联剂。

空调器的风扇表面易于由空气中的水分凝结而附着，这种风扇表面有疏水性，使凝结水形成半球形，妨碍空气流通，增大通风阻力，降低热交换器效率。而且，凝结水在风扇表面长期滞留，吸附大气中的污染成分，促使了铝合金被腐蚀。这种腐蚀生成物的堆积也妨碍了热交换性能，并常有白粉状的腐蚀产物被风扇排出。

为解决这些问题，本专利建议使用摩尔比SiO₂／M₂O为2～5的碱金属硅酸盐及硅烷偶联剂等进行处理，但此法有发生臭气的问题。而本处理是对上述方法作了进一步改进。例1～9，将铝板脱脂后，用浸渍法进行磷酸铬酸处理，形成含铬150～200mg／m²的耐蚀性膜，再把此铝板在流动的水中洗清20秒。然后用下表所列的组成与pH值的碱处理液浸渍，再在200℃下干燥30分钟，使其表面形成亲水性膜。对此膜进行了亲水性持续试验及耐蚀性试验，结果也列于下表。

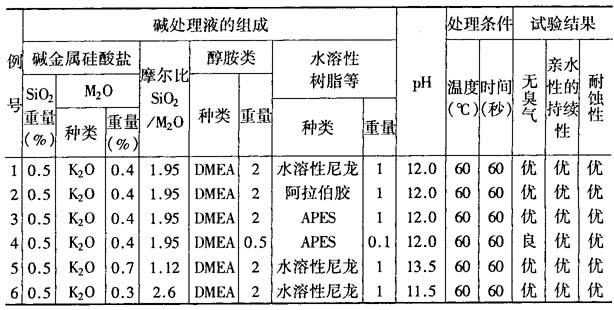

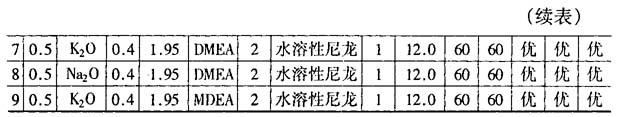

铝制品亲水性表面处理

注：DMEA=N，N－二甲基乙醇胺；MDEA=N－甲基二乙醇胺；APES=N－(β－胺乙基)－γ－氨基丙基三乙氧基硅烷。)

(日本特许公开：05－88870)
