钢

---

钢是指以铁和碳为基本元素的合金，其含碳量一般不超过1．4%，同时还含有少量的锰、硅、硫、磷等其他杂质元素。其中硫、磷为有害杂质。

钢的种类，可按冶炼方法、钢材品质、化学成分、金相组织和用途的不同进行不同的分类。如按钢材的品质(含硫、磷量的多少)可分为：

普通钢 S≤0．055%，P≤0．045%

优质钢 S≤0．035%，P≤0．035%

高级优质钢 S≤0．025%，P≤0．025%

特级优质钢 S≤0．015%，P≤0．025%

按照赋予其形式的方法可分为：铸造钢、锻造钢、轧压钢、冷拔钢。

1．碳素结构钢

(1)碳素结构钢的牌号、力学性能及用途(表2－4)

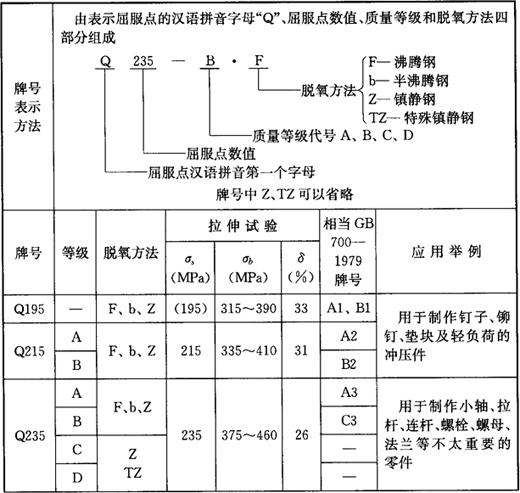

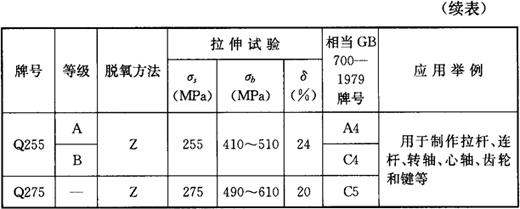

表2－4 碳素结构钢的牌号、力学性能及用途(摘自GB／T700－1988)

注：表中拉伸试验值适用于钢板厚(或直径)16mm以下的钢材值。

(2)碳素结构钢中外牌号对照(表2－5)

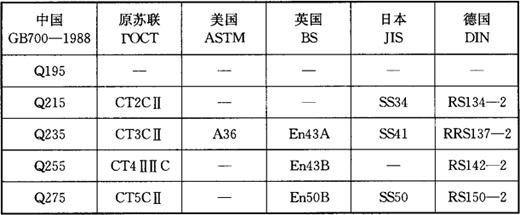

表2－5 碳素结构钢中外牌号对照

2．优质碳素结构钢

(1)优质碳素结构钢的牌号表示

优质碳素结构钢的牌号由平均含碳量的万分之几(用两位数字)、锰元素(含量少时不标)、脱氧方法或专门用途的第一个汉语拼音字母表示。例如，08F——表示为平均含碳量为0．08%的沸腾钢，40Mn——表示平均含碳量为0．40%，含锰量为0．70%～1．00%的镇静钢，20g－－表示平均含碳量为0．20%的锅炉用钢。

(2)优质碳素结构钢的力学性能及应用(表2－6)

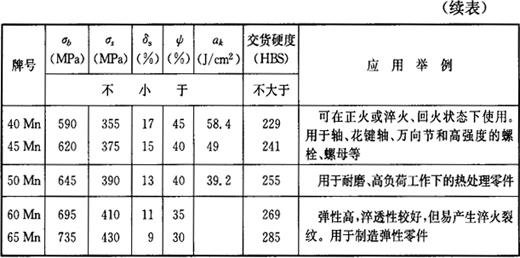

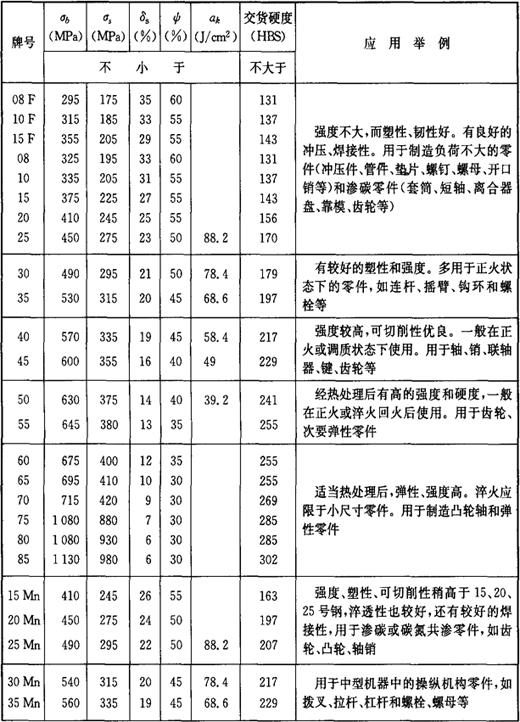

表2－6 优质碳素结构钢力学性能及应用(摘自GB／T699－1999)

注：力学性能是用正火后的试样测定的。

(3)常用优质碳素结构钢中外牌号对照(表2－7)

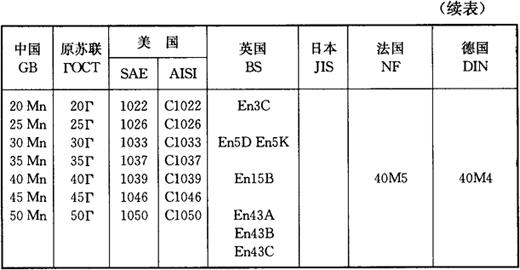

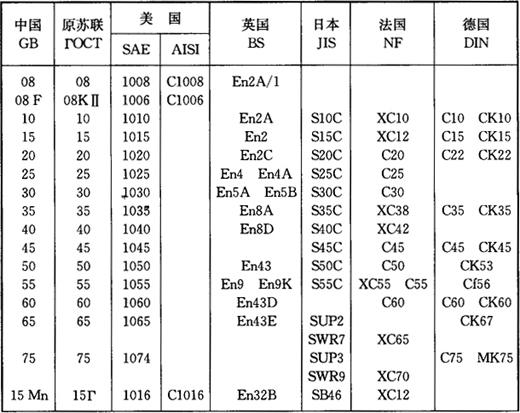

表2－7 常用优质碳素结构钢中外牌号对照

3．合金钢

(1)合金钢的牌号表示方法(表2－8)

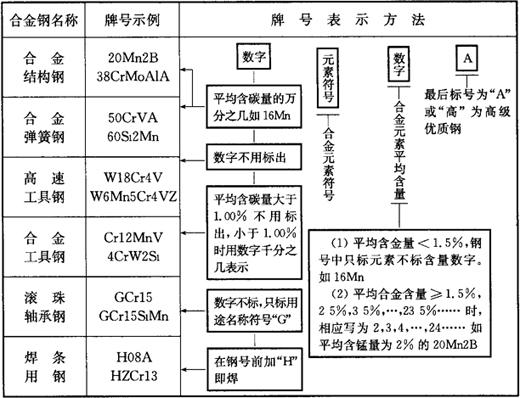

表2－8 合金钢牌号表示方法

(2)常用合金结构钢的牌号、力学性能及应用(表2－9)

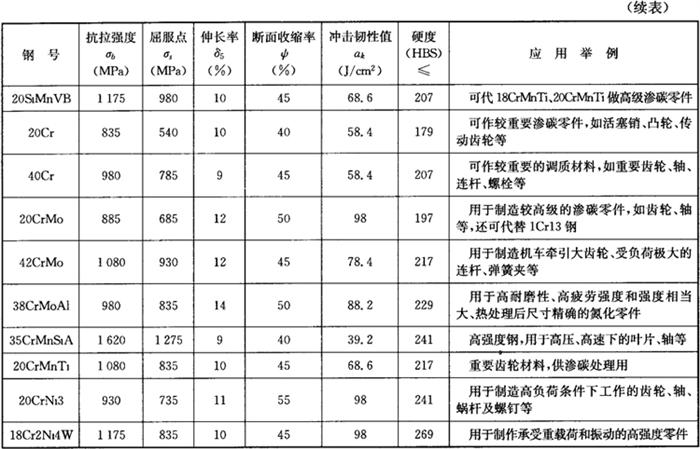

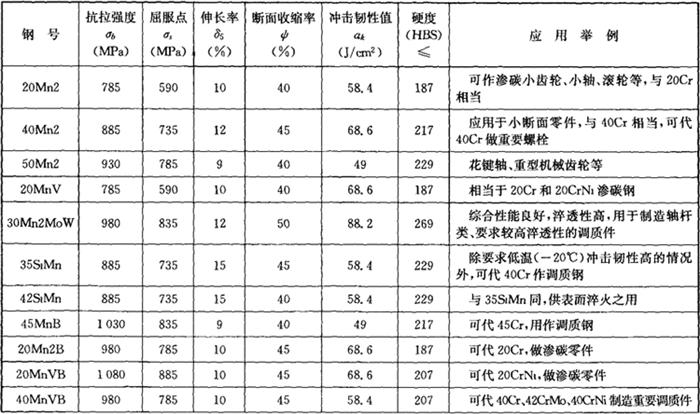

表2－9 合金结构钢的力学性能及应用(摘自GB／T3077－1999)

注：力学性能是用正火试样测定的，不小于表中数值。

(3)常用合金结构钢中外牌号对照(表2－10)

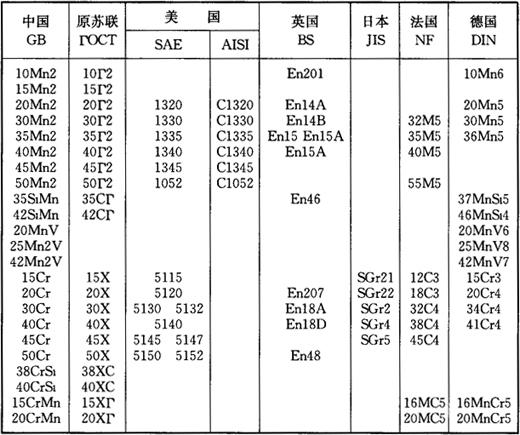

表2－10 合金结构钢中外牌号对照

4．碳素工具钢

(1)碳素工具钢的牌号表示方法(表2－11)

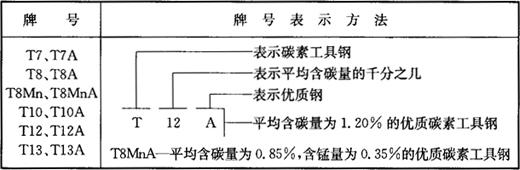

表2－11 碳素工具钢牌号表示方法

(2)碳素工具钢的机械性能及应用(表2－12)

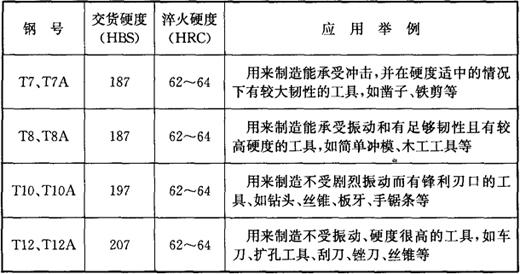

表2－12 碳素工具钢的机械性能及应用

(3)碳素工具钢中外牌号对照(表2－13)

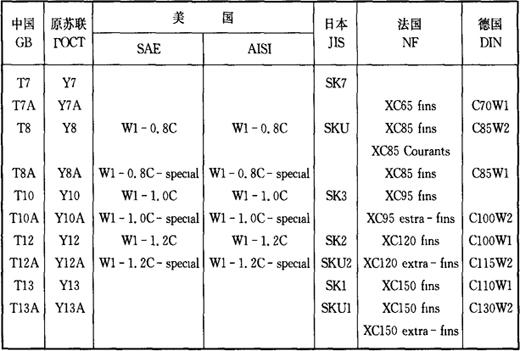

表2－13 碳素工具钢中外牌号对照

5．铸钢

(1)铸钢牌号的表示方法(表2－14)

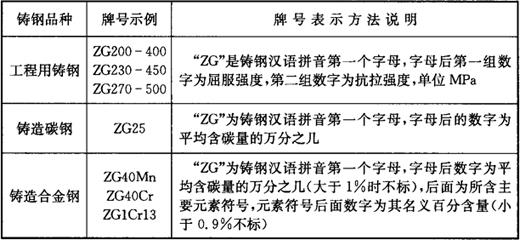

表2－14 铸钢牌号表示方法(GB5613－1985)

(2)铸造用钢的力学性能与应用(表2－15)

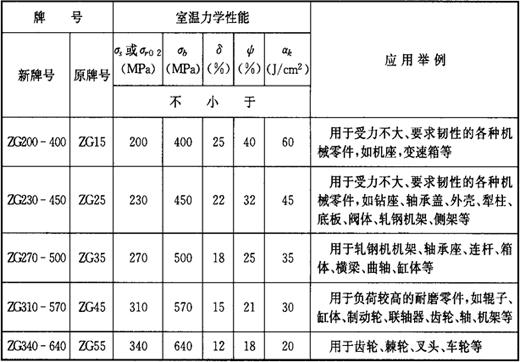

表2－15 铸造用钢的力学性能与应用(参考GB5667－1985)
