起重机配电

---

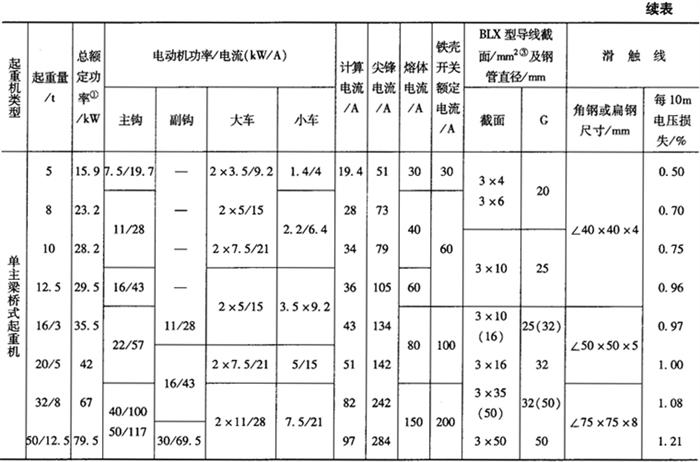

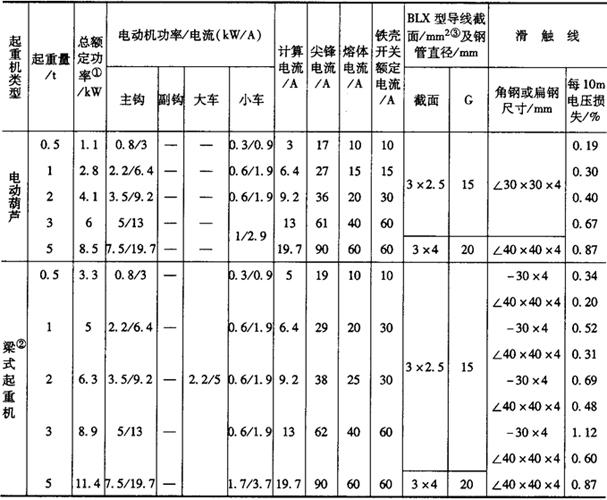

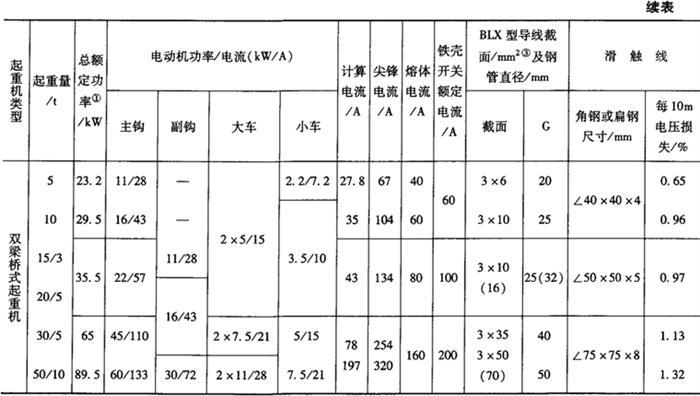

一台起重机(ε=25%)的配电列于表3－10；一台桥式起重机的配电列于表3－11；二台梁式起重机组的配电列于表3－12；二台桥式起重机组的配电列于表3－13。表3-10 一台起重机（ε=25%）开关、导线及滑触线选择

注：ε=25%，ε为起重机暂态率，指其工作时间与总时间之比。

注：①总额定功率中不包括副钩电动机功率。

②悬挂梁式起重机采用扁钢滑触线，支柱梁式起重机可采用角钢滑触线。

③环境温度按30℃考虑，当环境温度为35℃时，导线、管径采用括号内数值，导线截面、管径后未加括号的数值，同时适用于35℃。

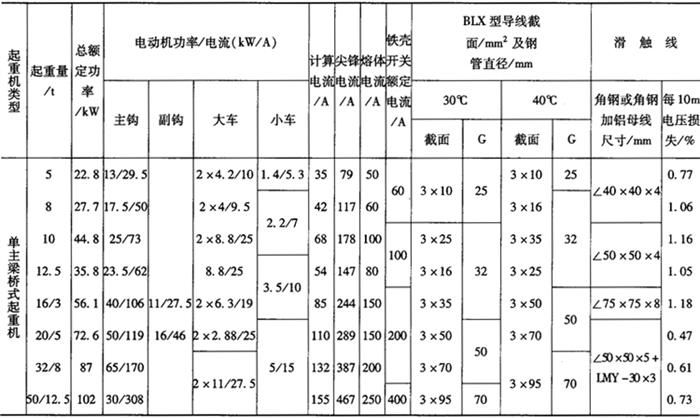

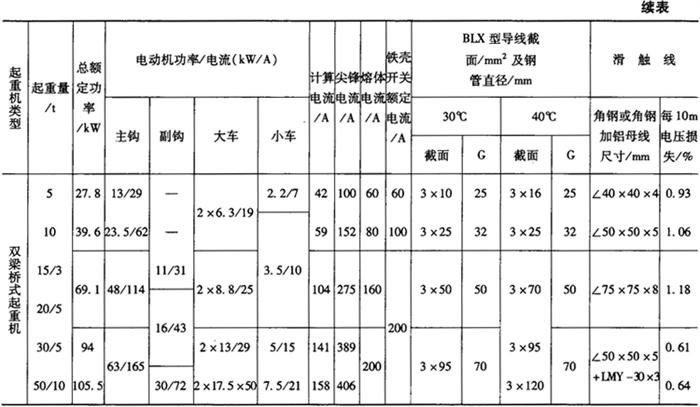

表3－11 一台桥式起重机(ε=40%)开关、导线及滑触线选择

注：①总额定功率中不包括副钩电动机功率。

②400A的开关可采用XL－12型配电箱。

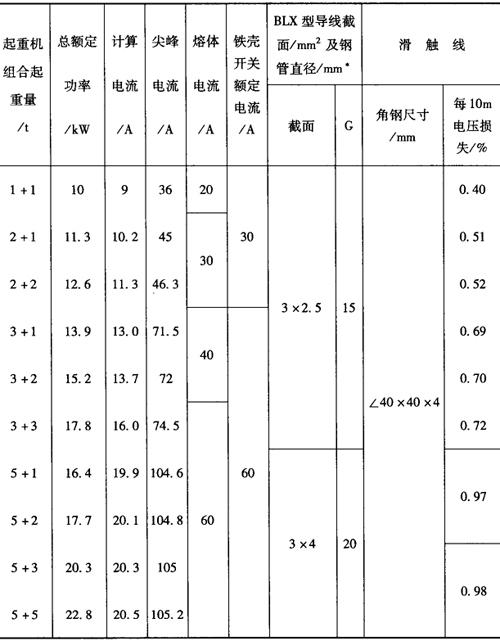

表3－12 二台梁式起重机组(ε=25%)开关及导线选择

*导线截面选择按环境温度30℃考虑。

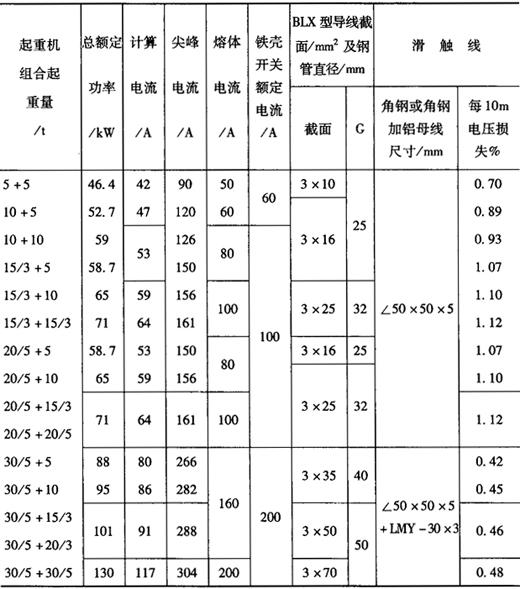

表3－13 二台桥式起重机组(ε=25%)开关、导线及滑触线选择

注：①本表按普通双梁桥式起重机编制。

②二台(ε=25%)单主梁桥式起重机开关及导线选择可参照本表确定。5～8t单主梁桥式起重机可视为5t双梁桥式起重机；10～12．5t单主梁可视为10t双梁；16／3～20／5t单主梁可视为15／3t双梁；32／8t单主梁可视为30／5t双梁。

③BLX型导线截面选择按环境温度30℃考虑。
