负压灌装机

---

(一)用途与特点

本机主要适用于矿泉水、酒类、糖浆饮料、奶类饮料、果汁饮料等不含气料液的灌装。

本机可适用于不同规格聚酯瓶的灌装，调整方便、运输平稳。采用水环泵抽真空，与物料接触部分全部采用不锈钢或食用橡胶制成。

(二)主要结构与工作原理

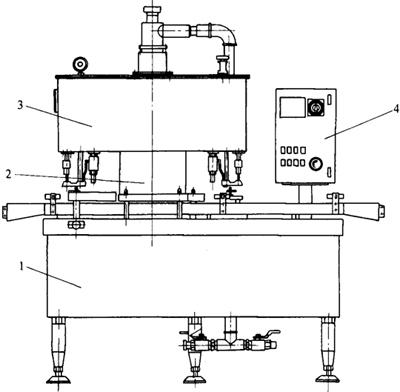

图4－6－4所示为GFP型灌装机整体结构图。该机由机身及传动部分、回转及升降部分、灌装及气液控制部分和电气控制等四大部分组成。

图4－6－4 GFP型负压灌装机整体结构图

1－机身及传动部分 2－回转及升降部分 3－灌装及气液控制部分 4－电气控制部分

灌装部分由灌装阀、贮液缸、气液控制系统三部分组成。其主要作用是由气液控制系统向贮液缸内输入料液后，与水环泵相连的贮液缸，其缸内气体被水环泵适量吸走，在缸内形成负压状态。再通过阀内管道，将灌装瓶内的气体抽走，使贮液缸和灌装瓶都处于同一负压状态下。然后，灌装阀液体通道打开，贮液缸内的料液依靠重力流入到灌装瓶内，完成灌装任务。

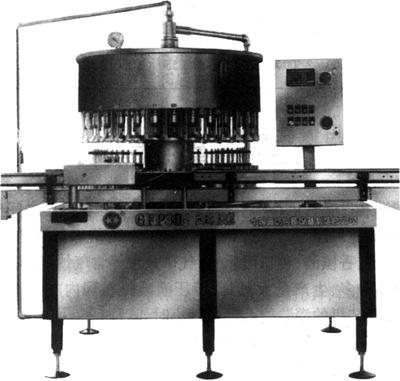

GFP型负压灌装机外形结构如图4－6－5所示。

图4－6－5 GFP型负压灌装机

(三)主要技术参数

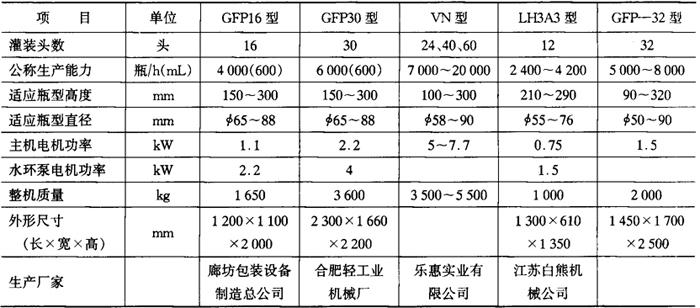

负压灌装机的主要技术参数见表4－6－3。

表4－6－3 负压灌装机技术参数
