螺母

---

如图3-45、图3-46、表3-33所示。

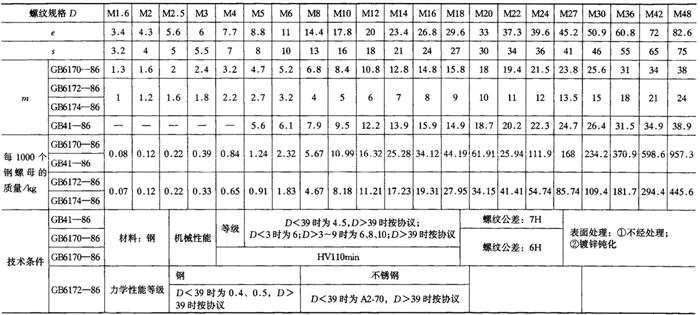

表3-33 螺母(mm)

注 ①A级用于D≤16的螺母，B级用于D＞16的螺母；②D≤36的为商品规格，D＞36的为通用规格；GB6172—86的商品规格为M36，其余为通用规格，尽量不采用的规格有M33、M39、M45、M52，和M60；③表中数据e为圆整近似值。

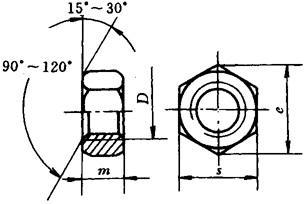

图3-45 Ⅰ型六角螺母-C级(GB41—86)

标记示例：螺纹规格D=M12，性能等级为5级，不经表面处理的C级Ⅰ型六角螺母；螺母GB41—86—M12

图3-46 Ⅰ型六角螺母-A和B级(GB6170—86)

六角薄螺母-A和B级-倒角(GB6172—86)

标记示例：①螺纹规格D=M12，性能等级为10级，不经表面处理的A级Ⅰ型六角螺母；螺母GB6170—86—M12

②螺纹规格D=M12，性能等级为04级，不经表面处理的A级的六角螺母；螺母GB6172—86—M12
