纸张与薄片撕裂度测定仪器

---

(一)ZS－1000型撕裂度测定仪

1．结构特点

本仪器根据功能原理、仿爱尔门道夫式撕裂度仪设计，用于测定纸和纸板的耐撕裂强度。

2．主要技术参数

测量范围：0～1000mN。

示值误差：±0．5%FS。

撕裂力臂：104mm±1mm。

3．外形尺寸

主机尺寸：长×宽×高为460mm×240mm×420mm。

4．生产厂家

长春市纸张试验机厂。

(二)YQ－Z－20型纸张撕裂度测定仪

1．结构特点

本仪器是测定纸张内撕裂强度的仪器。它根据功能原理设计，其摆动系统主要由摆和主轴系统组成。当扇型摆的质心L至一定高度时，具有势能，用手按下释放板，摆围绕主轴迅速摆动，势能转变为动能，为撕裂试样提供动力。

2．主要技术参数

测量范围：

标准摆：0～100cN。

分度值：1cN。

轻摆：0～50cN。

分度值：0．5cN。

最轻摆：0～20cN。

分度值：0．2cN。

3．外形尺寸

YQ－Z－20型纸张撕裂度测定仪的外形见图9－10－10所示。

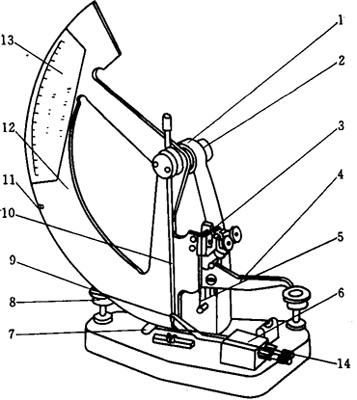

图9－10－10 YQ－Z－20型纸张撕裂度测定仪外形图

1－座体 2－主轴系统 3－夹纸机构 4－切纸机构 5－拉簧 6－限制机构 7－摆释放机构 8－调节旋钮 9－指针调节板 10－指针系统 11－刻线螺帽 12－摆动体 13－力标尺 14－刻线螺帽

4．生产厂家

四川省长江造纸仪器厂。

(三)YQ－Z－32型纸板撕裂度测定仪

1．结构特点

本仪器是测定纸张内撕裂强度的仪器。它根据功能原理设计，其摆动系统主要由摆和主轴系统组成。当扇型摆的质心L至一定高度时，具有势能，用手按下释放板，摆围绕主轴迅速摆动，势能转变为动能，为撕裂试样提供动力。

2．主要技术参数

测量范围：

重摆：0～800cN。

分度值：10cN。

加重摆：0～1600cN。

分度值：20cN。

准确度：±0．5%FS。

撕裂力臂长：104mm±0．5mm。

3．外形尺寸

YQ－Z－32型纸板撕裂度测定仪的外形见图9－10－11所示。

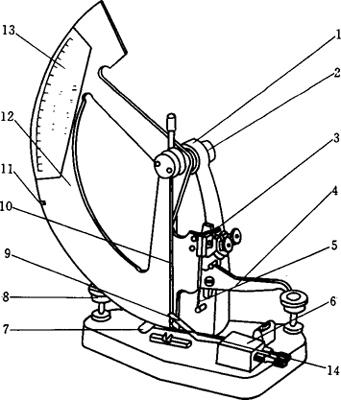

图9－10－11 YQ－Z－32型纸板撕裂度测定仪外形图

1－座体 2－主轴系统 3－夹纸机构 4－切纸机构 5－拉簧 6－限制机构 7－摆释放机构 8－调节旋钮 9－指针调节板 10－指针系统 11－刻线螺帽 12－摆动体 13－力标尺 14－刻线螺帽

4．生产厂家

四川省长江造纸仪器厂。

(四)BLE－2型薄片撕裂度仪

1．结构特点

薄片撕裂度仪是根据烟草薄片强度特点，专门设计的超轻扇型摆体撕裂度仪，适用于任何低撕裂强度的薄片材料。本仪器是根据国际通用的爱尔门道夫式撕裂度仪结构原理设计的，是爱尔门道夫式基本型撕裂度仪的变态品种。仪器由扇型摆体、指针机构、夹样机构、切刀机构、摆体控制机构和座体等部件组成。扇型摆体是撕裂力的能源。指针机构是指示测量值的部件。夹样机构即是夹样器，仪器的座体上有一个固定夹样器，摆体上装有一个随动夹样器，夹样器位置决定仪器的撕裂力臂尺寸。切刀机构中刀片位置可方便调节，以保证初切口的深度尺寸。摆体控制机构是为调节摆体停放位置、校准摆体的停放基准而设计的。座体支撑仪器上所有的部件。

2．主要技术参数

测量范围：0～200mN，分度值：2mN。

测量准确度：量程为10%～80%范围内为±0．5%，量程为10%以下和80%以上范围内为±1%。

示值相对变动度：＜1%。

摆轴摩擦阻力：＜5mN。

指针摩擦阻力：30mN±10mN。

撕裂力臂：104mm±1mm。

撕裂初始角：27．5°±0．5°。

试样尺寸及层数：63mm×40mm，8层。

仪器工作条件：

环境温度20℃±10℃。

工作台平整、稳固。

整机质量：约14kg。

3．外形尺寸

主机尺寸：长×宽×高为445mm×200mm×360mm。

仪器外形见图9－10－12所示。

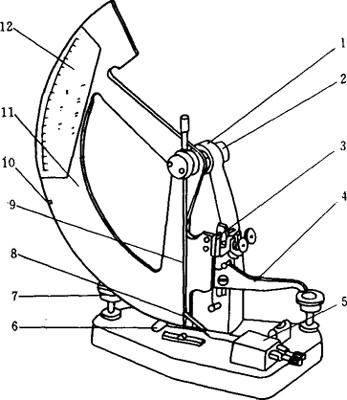

图9－10－12 BLE－2型薄片撕裂度仪外形图

1－座体 2－主轴系统 3－夹样机构 4－切刀机构 5－摆控制机构 6－摆释放板 7－调平螺钉 8－挡针板 9－指针系统 10－对零螺母 11－摆体 12－力标尺

4．生产厂家

四川省长江造纸仪器厂。
