纤维绝缘制品

---

浸渍纤维制品是以绝缘纤维制品作为底材，浸以绝缘漆制成的。浸渍纤维制品的底材，一般使用棉布、薄绸、玻璃纤维、玻璃布、玻璃纤维和合成纤维交织物等。浸渍纤维制品主要用于电机、电器、仪器仪表等电工产品的线圈层间绝缘或作衬垫及引出线或连接线的绝缘。

1．漆布

漆布是以不同的底材浸以相应的绝缘漆，经烘干后制成。其品种、组成、特性和用途及电气、机械性能分别见表13－7、表13－8。

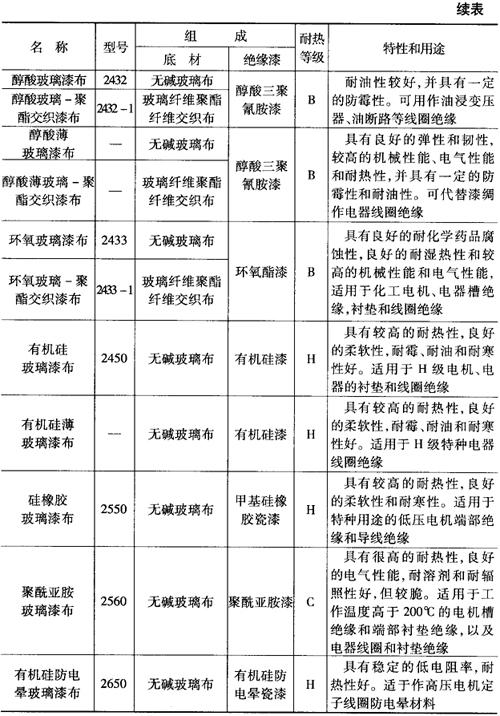

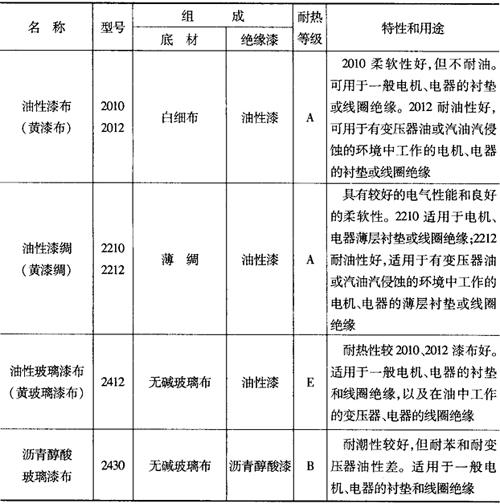

表13－7 漆布的品种、组成、特性和用途

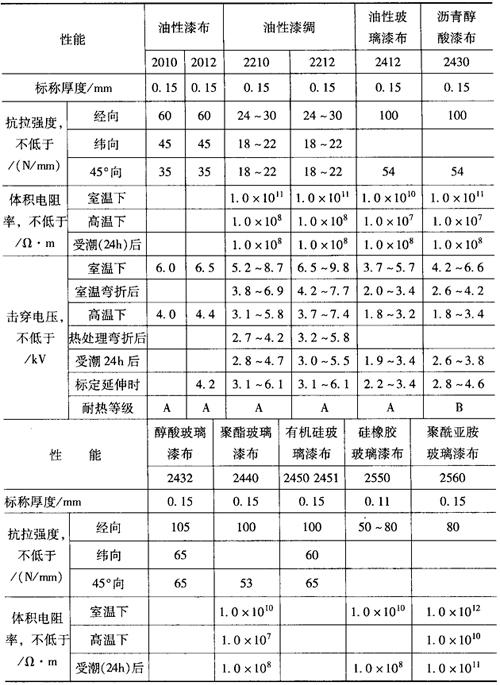

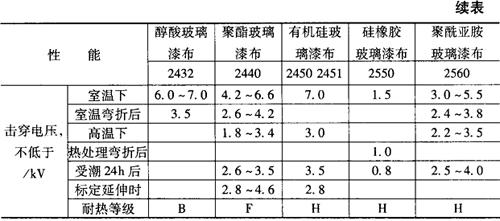

表13－8 绝缘漆布的性能

注：有机硅玻璃漆布中2450为软型，2451为硬型，后者具有较高的抗拉强度。

漆布在使用过程中要注意下列几个问题：

(1)经纬线垂直编织的漆布在使用时可按平行于经纬线或与经线成45°±2°角切成带子。平行剪切的延伸率较小，适宜于包绕截面相同、形状规则的线棒、线圈等；斜切的延伸率较大，包绕时可紧贴被包物，减少形成折皱和气囊，但应注意不要用力太大，以免损伤漆膜。

(2)玻璃漆布一般均按45°±2°角斜切，以增加延伸率。使用玻璃漆布时要严格防止180°的折叠，对已包绕好的绝缘件不能敲击，否则会造成机械损伤。

(3)由漆布组成的电机、电器绝缘结构，一般都须进行浸渍处理。因此，应当注意漆布和浸漆的相容性问题。如果浸渍漆选择不当，在浸渍处理过程中会发生漆布表面漆膜膨胀或脱落现象。常用漆布与绝缘漆的相容性见表13－9。

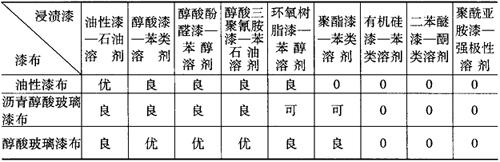

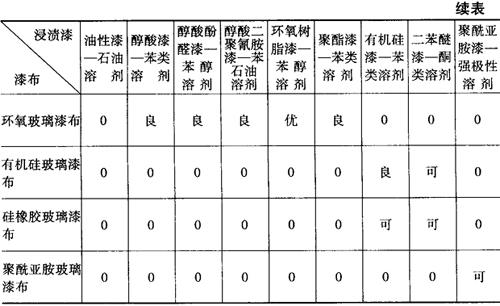

表13－9 常用浸渍漆与漆布的相容性

注：相容性顺序是：优、良、可。0表示不推荐。

2．漆管

绝缘漆管是由相应的纤维管浸以不同的绝缘漆经烘干而成。绝缘漆管的常用品种、组成、性能及用途见表13－10，漆管的规格见表13－11。

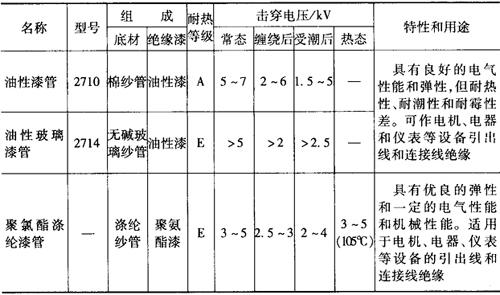

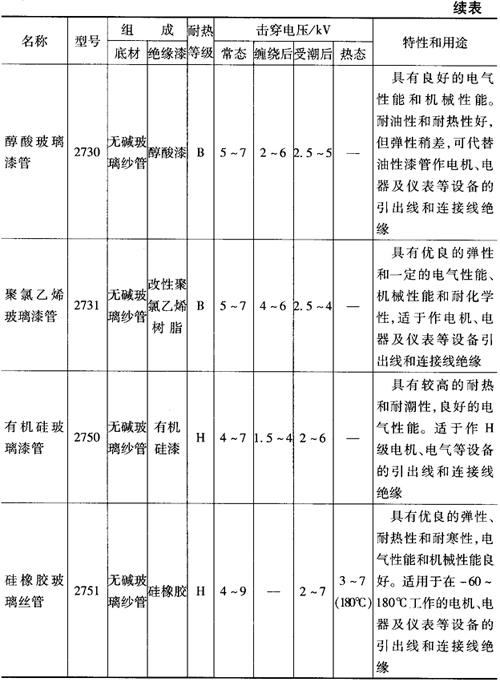

表13－10 漆管的品种、组成、性能和用途

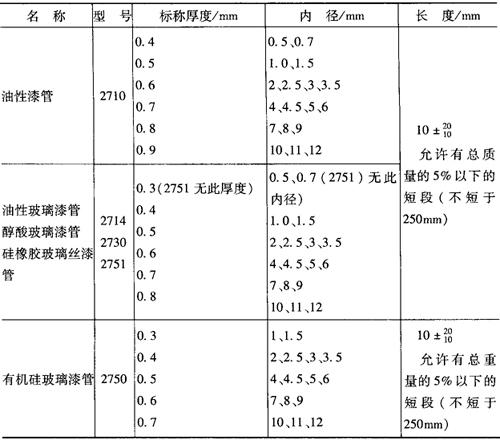

表13－11 常用漆管的规格

3．绑扎带

绑扎带是以经过硅烷处理的长玻璃纤维，经过整纱并浸以热固性树脂制成的半固化带状材料，又称无纬带。绑扎带按所用树脂种类分为聚酯型、环氧型等几类。绑扎带主要用来绑扎变压器铁芯和代替无磁性合金钢丝、钢带等金属合金材料、绑扎电机转子。电工绑扎带的名称、型号、用途见表13－12。

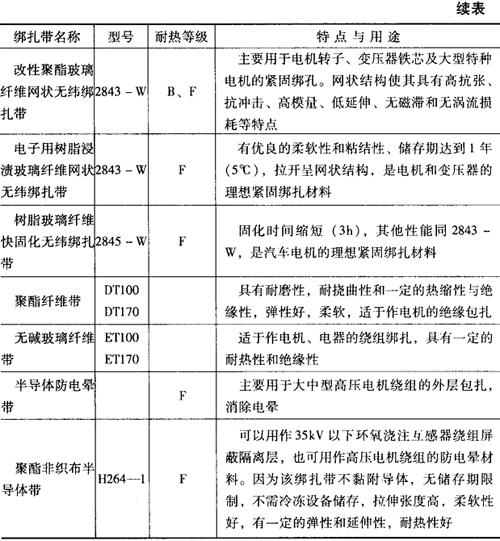

表13－12 绑扎带
