渗透筒法

---

1．仪器设备

渗透筒：铁制圆柱形筒，横截面积为1000cm²，内径358mm，高350mm。

量筒：500ml和1000ml各一个。水桶打水用。

温度计：0－50℃。停表或一般钟表。

木制厘米尺、小刀等。

2．测定步骤 在选择具有代表性的地段上，布置一块约1m²的圆形直径约113cm试验地块，将其周围筑以土埂。土埂高约30cm，顶宽20cm，并捣实之。渗透筒置于中央，应用小刀按筒的圆周向外挖宽2－3cm，深15－20cm的小沟使筒深深嵌入土中。插好后，把取出的土壤重新填入隙缝并予捣实，防止水分沿壁渗漏损失。筒内为试验区，外部为保护区。

在筒内、外各插入一米尺，以便观察灌水层的厚度。水层厚度均保持为5cm，先在外部保护区迅速灌水，并立刻把相当于5cm深水层的水倒入筒内。因为从一开始时水就向土壤内渗入，所以必须很快的把它倒到预期的水层厚度。为了使灌入的水不致冲刷表层土壤，不应将水直接倒在土面上，而应在筒内外灌水处用胶板或木板(甚至杂草或蒿秆)保护之。

为了便于换算成10℃时的渗透系数，应在筒内插入温度计，读取测定时的温度。

当试验区内部灌水到5cm高时，应立即开始计时，每隔一定时间进行一次水层下降的读数，准确至毫米数，读数后立即加水至原来5cm的高度处，每次加入水量应记下，并随时记录相应的温度变化。第一次读数和加水是在计时开始后的2min，3min后读第二次，以后每隔5－10min读一次。如果渗水很慢，则可隔半小时或1h进行一次。

在测量渗透速度的最后阶段，所得到的各段间隔时间内的数值，彼此差值很小，试验即可告结束。试验持续时间，砂土一般为4－6h，粘土为6－8h。如果透水性很小，则延续12h或24h，但也不必延续过久。

3．结果计算

(1)渗入水总量

例如，试验时间为10min，则27．15mm。这样就可算出当地面保持5cm水层厚度时在任何时间内渗入水的总量。

(2)渗透速度

式中：Q_n——间隔时间内灌入水量(ml)；

t_n——所间隔的时间(min)。

例如，由12时28分至12时43分历时15min内，渗透速度v=]。

(3)渗透系数

式中：L——渗透筒插入土中的深度(cm)；

h——试验时保持的水层厚度(cm)。

例如，由12时28分至12时43分的时间内，渗透系数K=。

(4)把Kt值换算为K₁₀值。

例如，K_t为0．93mm／min，则：

4．注释

(1)试验应重复二次。每一剖面最好在三个深度上分别测定其渗透性，这三个深度是表土、心土和底土层，或根据试验目的而进行。

(2)在渗透筒插入土壤时，特别要注意筒壁与土壤间的紧密接触问题。如有隙缝，土壤渗透性将增大。

(3)土壤表层由于受生物活动和耕作的影响，测定重复之间误差较大，应适当增加重复次数。在土壤深翻之初，灌水可形成土壤塌陷，当土壤中有较大的裂隙或虫穴时，土壤渗透性也往往是难以测定的。

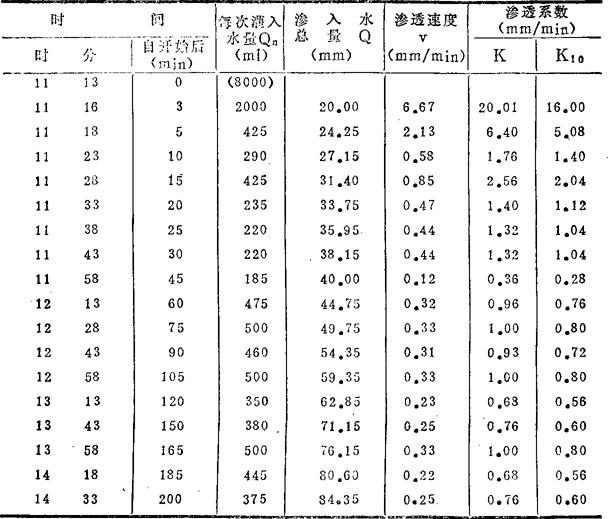

表7-1 土壤渗透性测定记录表

测定编号 测定日期

测定地点

土壤类型和层次

渗透筒面积(S)：1000cm² 插入深度(L)：15cm

水层厚度(h)：5cm 水温：18．5℃

测定人： 审核人：
