导线的布设形式

---

导线测量是建立局部地区平面控制网的常用方法。特别是在地物分布较复杂的建筑区，通视条件较差的隐蔽区、居民区、森林地区和地下工程等的控制测量。

根据测量任务在测区内选定若干控制点，组成的多边形或折线称导线，这些点称导线点。观测导线边长及夹角等测量工作称导线测量。

根据测区的条件和需要，导线可布设成下列三种形式：

1．闭合导线

导线从一点出发，经过若干点的转折，最后又回到起点的导线，称为闭合导线。

如图5－4所示，导线从已知的高级控制点B出发，经过1，2，3，4点，最后又回到起点B，形成一个闭合多边形，测量连接角φ_B及闭合导线内角。因n边闭合多边形内角和应满足理论值(n－2)×180°，故可检核观测成果。

图5－4 闭合导线

2．附合导线

布设在两个已知高级点间的导线，称为附合导线。

如图5－5所示，导线从一高级控制点B和已知方向BA出发，经过1，2，3点的转折，最后附合到另一高级控制点C和已知方向CD上。测量连接角φ_B与φ_C及附合导线的折角，此种导线布设形式，也具有很好检核观测成果的作用。

图5－5 附合导线

3．支导线

由一已知点和一已知方向出发，既不附合到另一已知点，又不回到原起点的导线，称为支导线。如图5－6所示，B为已知控制点，测量连接角φ_B及1，2点的折角，由于支导线缺乏检核条件，不易发现错误，故不得多于4条边，总长度不得超过附合导线长的一半。

图5－6 支导线

导线测量的等级与技术要求用导线测量方法建立小地区平面控制网，通常分为一级导线、二级导线、三级导线和图根导线等几个等级，其主要技术要求见表5－5。

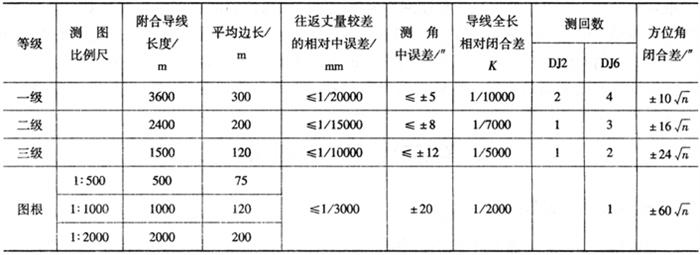

表5－5 各级钢尺量距导线主要技术指标

注：n为边数。
