导墙施工

---

(一)导墙的形式及作用

为确保地下连续墙顺利施工和工程质量，在槽段进行开挖前，必须沿着地下连续墙壁设计的纵轴浅位置开挖导沟，在两侧浇筑混凝土或钢筋混凝土导墙，导墙的深度一般为1～2m，其厚度及结构形式应根据现场的地质条件、施工荷载及选用的挖槽机械等方面决定。常用导墙的断面形式有三种，即形、形和形，如图11－5a、b、c所示，无论采用何种形式，都必须保证连续转角处断面的完整性。

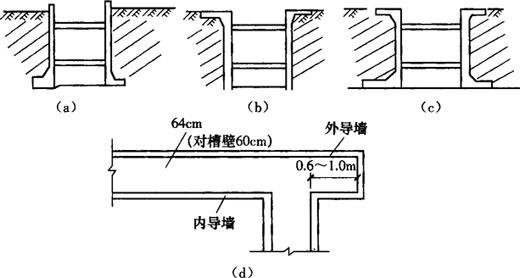

图11－5 导墙的形式图

(a)形式；(b)形式；(c)形式；(d)转角处理

形导墙多用于土质较差的土层中，其深度多为1．3～2．0m，墙厚为200～300mm；形导墙多用于土质较好的土层中，开挖后即可用土体作为侧面模板；形导墙多用于土质很差的土层中，先开挖导墙的基坑，然后两侧进行立模。

导墙的作用是多方面的，其主要作用是：为地下连续墙定位置、定标高，成槽时为挖槽机定向，存储和排泄泥浆，防止雨水混入，稳定浆位。支承挖槽机具、钢筋笼、接头管、混凝土导管等的施工荷载。保持槽顶土体稳定，防止土体塌落。

(二)导墙的施工要点

(1)导墙所用钢筋数量、规格和组成，混凝土的强度等级和配合比等，均应通过设计计算确定。一般情况下，混凝土的强度等级不得小于C20。

(2)为保证地下连续墙转角处的施工质量，常使导墙在转角处或纵横墙交接处成T型或十字形交叉，即一边或两也各增加0．60～1．0m。

(3)导墙基底宜修筑于密实的黏性土地基土层上，导墙的混凝土浇筑必须密实、牢固。导墙背侧的回填土用黏性土并分层压实，以免产生漏浆。

(4)导墙和连续墙的中心线必须完全一致，竖向面必须保持垂直。

(5)现浇混凝土或钢筋混凝土导墙，在拆除模板后应立即在墙间加设支撑，以防止导墙产生开裂和位移。

(6)导墙的施工缝位置应与地下连续墙的施工缝位置错开，导墙在混凝土养护期间，严禁机械设备在导墙附近作业，以防止导墙受力破坏和位移。

(7)导墙的技术要求见表11－1，导墙的允许偏差见表11－2。

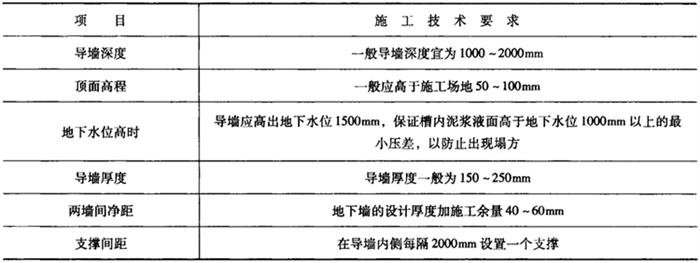

表11－1 导墙的施工技术要求

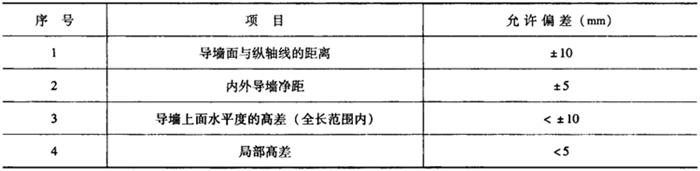

表11－2 导墙的允许偏差
