对接焊缝的强度计算

---

全焊透对接接头在焊接结构中可以承受拉应力、弯矩、剪切等外力作用，如图6．2－2所示。由于各种原因，焊缝的各尺寸和形状很难达到完全一样，为了便于计算对接焊缝的静载强度，计算时不考虑焊缝的余高，并且当被连接的两块或多块母材厚度不同时，焊缝的计算厚度取较薄的厚度，而焊缝长度则一般取焊缝实际长度。对于优质碳素结构钢和低合金结构钢全焊透时，如果选择与母材金属材料等强度的焊接材料进行焊接时，只要焊缝质量符合要求，其强度可以不进行计算。

图6．2－2 对接接头受力示意图

如上图所示，对于全焊透的对接焊缝，其静载强度计算公式如表6．2－1所示。

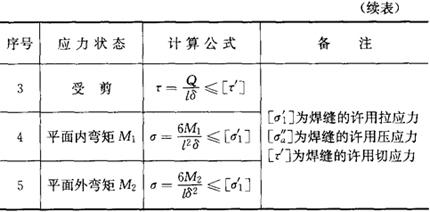

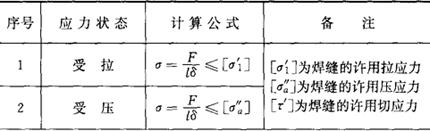

表6．2－1 对接焊缝接头静载强度计算公式

对于开坡口焊透的T形接头(如图6．2－3所示)，其焊缝的静载强度计算公式如表6．2－2所示。

图6．2－3 开坡口焊透的T形接头

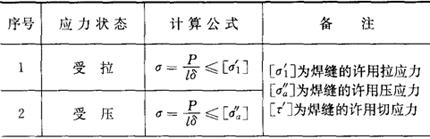

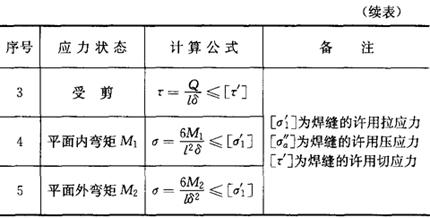

表6．2－2 开坡口焊透的T形接头焊缝的静载强度计算公式

注：焊透的T形(或十字)接头，其焊缝的计算厚度取立板的厚度。
