塑料罩注塑模具

---

制品横截面呈中空椭圆形。此模具中由斜滑块4成型制品外形，由型芯3和内滑块10成型制品内形，内滑块10可在推件板15中滑动。

开模时，弹簧8弹动斜滑块4使斜滑块4和斜导柱6作相对运动，由斜导柱6使斜滑块4向两侧分型，当螺钉13对斜滑块4限位后，制品即被型芯3和内滑块10带往动模，脱离斜滑块4。

顶出时，注射机顶杆推动推件板15，此时，在弹簧14作用下，内滑块10在沿型芯3斜面滑移的同时向中心移动完成抽芯，然后取下制品，螺钉5用以对推件板15限位。弹簧1的作用是托住推件板15使内滑块10保持在抽芯终了位置，以使合模顺利进行，见图5-6。

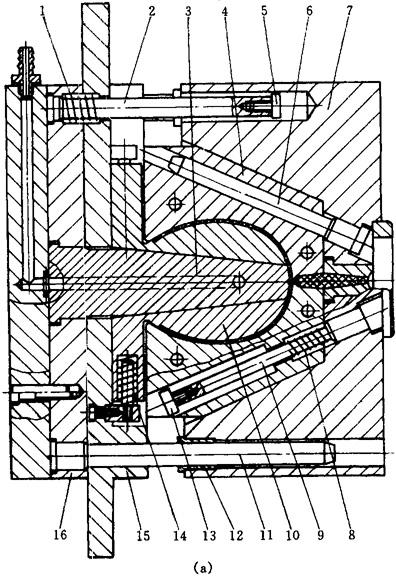

图5-6(a) 塑料罩注塑模具主视图

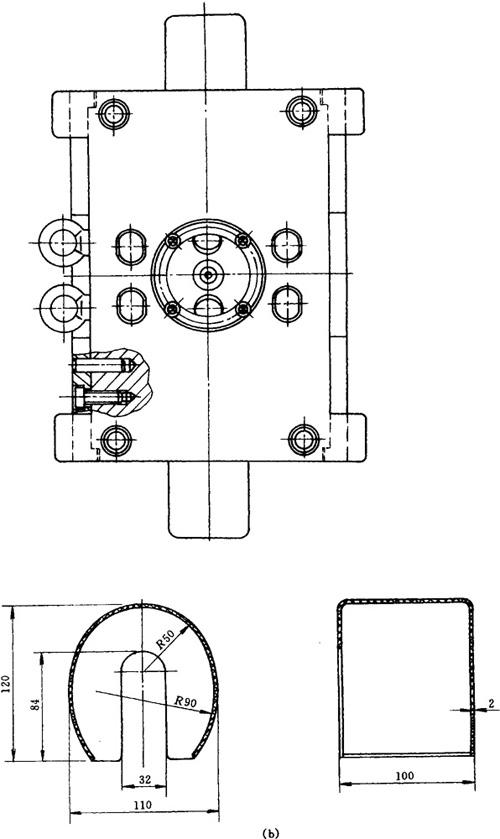

图5-6(b) 塑料罩注塑模具俯视图及塑件图

1—弹簧 2—定距拉杆 3—型芯 4—斜滑块 5—螺钉 6—斜导柱 7—定模板 8—弹簧 9—定距拉杆 10—内滑块 11—导柱 12—导套 13—螺钉 14—弹簧 15—推件板 16—型芯固定板
