塑料注射模大型模架

---

(GB／T 12555．1－1990)

(一)模架组成零件的名称及位置

模架组成零件的名称及位置如图8．2－1所示。

图8．2－1

1．定模座板；2．螺钉；3．定模板；4．动模板；5．复位杆；6．螺钉；7．螺钉；8．限位块；9．螺钉；10．动模座板；11．衬套；12．推板；13．推板导套；14．推杆固定板；15．垫块；16．推板导柱；17．支承板；18．螺钉；19．限位块；20．导套；21．导柱

(二)组合形式

①模架按结构特征分为基本型和派生型两类。

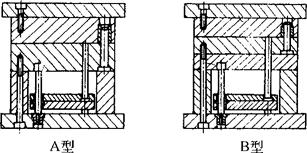

②基本型模架又分为A型和B型两种结构(图8．2－2)：

图8．2－2

A型由定模二模板，动模一模板组成。

B型由定模二模板，动模二模板组成。

③定模座板、动模座板可以做成带肩形，也可以做成无肩形(压板槽尺寸及位置由承制单位决定)。

④模架的导向零件、导柱可以采用带头导柱或有肩导柱，导套采用直导套。

(三)基本型模架组合尺寸

①组合尺寸为模板、推板、推杆固定板、座板、垫块等零件的平面配置尺寸和厚度尺寸，以及导柱、导套、复位杆、螺钉等零件的孔径、孔位尺寸。

②品种、系列、规格。

(a)品种：每一基本型或派生型的型号代表一个品种。

(b)系列：模板的每一周界尺寸代表一个系列。

(c)规格：定模板、动模板、垫块三个零件厚度尺寸的组合代表一个规格。

③采用GB 2822中优选数系的下列尺寸，允许使用括号内的数值。

32(30)，63(60)，71(70)，125(120)，224(220)，315(300)，355(350)。

(四)基本型模架组合尺寸

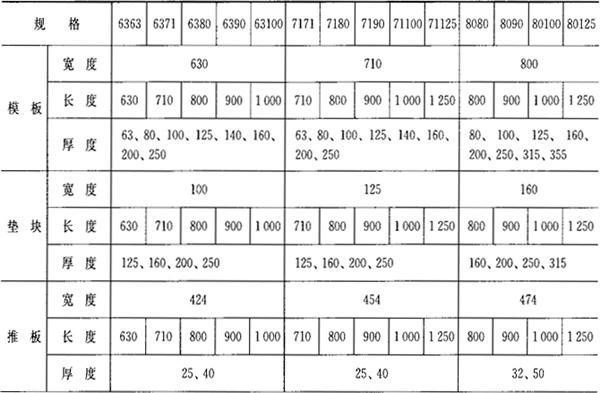

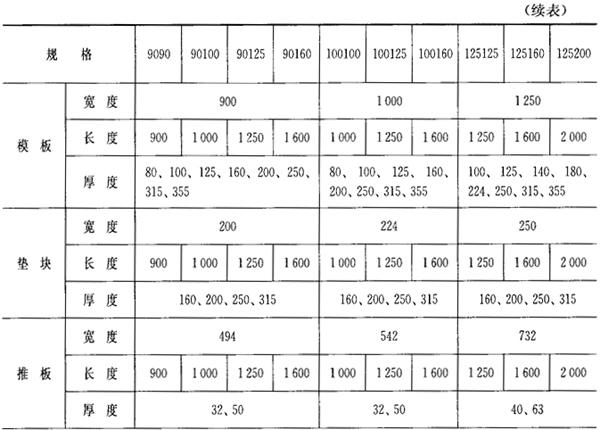

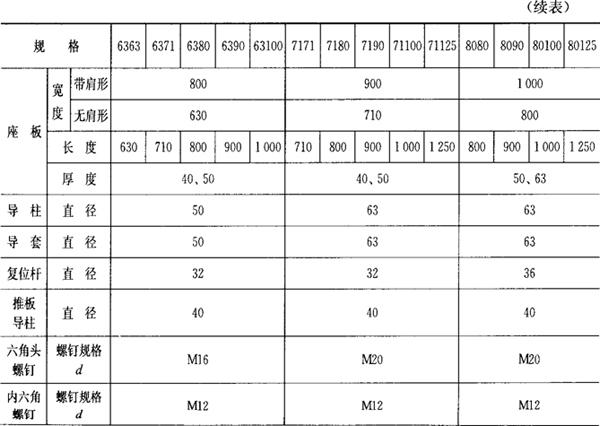

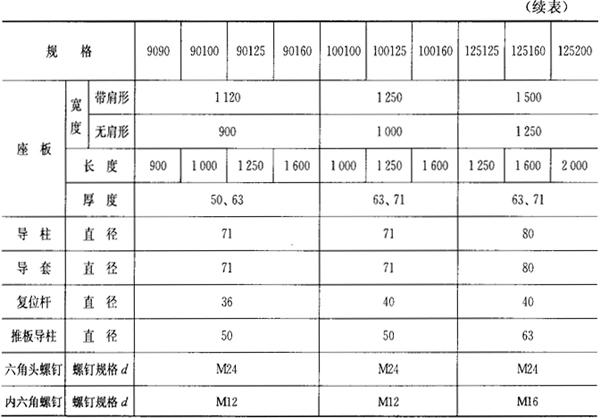

参考表8．2－1大型模架尺寸系列表

表8．2－1 大型模架尺寸系列表(参考件) (mm)

(五)标记方法

1．标记

标记由品种、系列和规格三个部分组成。

2．标记示例

基本型A型，模板周界尺寸为800mm×1250mm，规格编号为26。

A－80125－26 GB／T 12555．1－1990

3．附加说明

如果定模座板、动模座板采用无肩型或导柱采用有肩导柱及选用派生型模架均应附加说明。

(六)大型模架派生型组合(图8．2－3)(补充件)

派生型模架又分为P1型、P2型、P3型、P4型四种结构：

①P1型是定模二模板，动模二模板的脱件板结构。

②P2型是定模二模板，动模三模板的脱件板结构。

③P3型是定模二模板，动模一模板的点浇口结构。

④P4型是定模二模板，动模二模板的点浇口结构。
