塑料套筒注塑模具


套筒为一深筒形塑件,成型采用三板式点浇口模具。

开模时在弹簧13的作用下,模具首先沿Ⅰ-1分型面分型,浇口被拉料杆14拉断。当开模至一定距离后,定距拉杆5拉动脱料板2,模具沿Ⅱ-Ⅱ分型面分型,浇注系统凝料被脱料板2从拉料杆14及主流道衬套中脱出并自动落下。继续开模,定距拉杆6使模具沿Ⅲ-Ⅲ分型面分型,制品留于动模一侧的型芯12上。

顶出时,推件板8将塑件从型芯12上推出,限位螺钉9限制推件板的推出距离。为防止制品与型芯之间处于真空状态,而使制品产生变形和损坏,设置了进气阀,用以消除其真空状态,见图5-2。

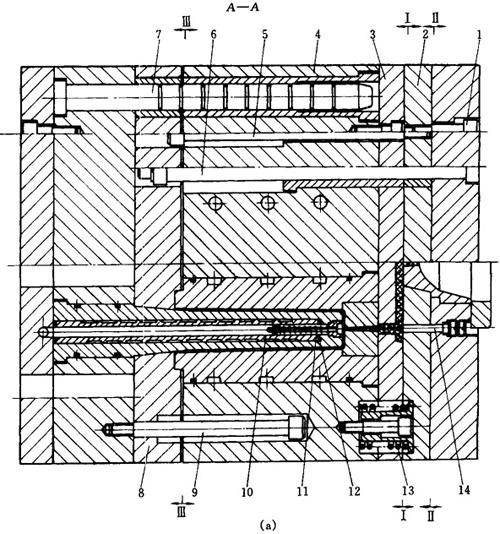

图5-2(a) 塑料套筒注塑模具主视图

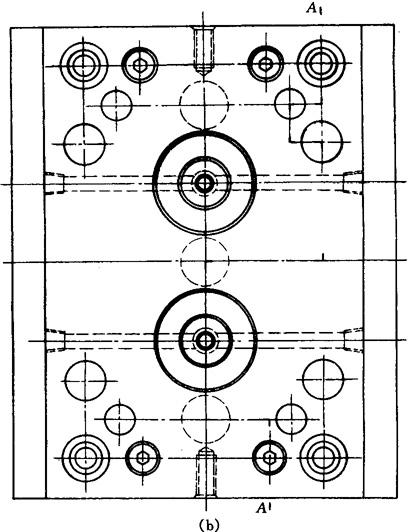

图5-2(b) 塑料套筒注塑模具俯视图

1—限位螺钉 2—脱料板 3—浇口板 4—定模板 5—定距拉杆 6—定距拉杆 7—导柱 8—推件板 9—限位螺钉 10—双螺旋冷却镶件 11—进气阀 12—型芯 13—弹簧 14—拉料杆
