地下管道中线测设

---

1．测设施工控制桩

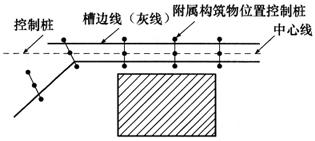

在施工时，中线上的各桩将被挖掉，应在不受施工干扰、便于引测和保存点位处测设施工控制桩，用以恢复中线；测设地物位置控制桩，用以恢复管道附属构筑物的位置，如图14－19所示。中线控制桩的位置，一般是测设在管道起止点及各转点处中心线的延长线上，附属构筑物控制桩则测设在管道中线的垂直线上。

图14－19 测设施工控制桩

2．槽口放线

管道中线控制桩定出后，就可根据管径大小、埋设深度以及土质情况，决定开槽宽度，并在地面上钉上边桩，然后沿开挖边线撒出灰线，作为开挖的界限。如图14－20所示，若横断面上坡度比较平缓，开挖宽度可用下列公式计算：

B=b+2mh

式中 b——槽底宽度；

h——中线上的挖土深度；

m——管槽放坡系数。

图14－20 槽口放线
