口模

---

口模与芯模的平直段是管材的定型部分。口模是成型管材外表面的部件，其结构如图6－18所示。

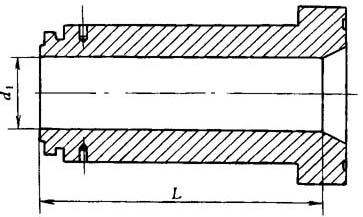

图6－18 口模结构示意图

由图6－18可知，口模平直部分的长度L，应能保证将分股的料流完全汇合。L的长度约为管材直径的1．5～3．5倍；或为管材壁厚的20～40倍。在确定口模内径时要考虑这样两个因素：其一，当管坯离开口模时，压力突然降低，塑料会因弹性回复出现管径胀大；其二，管坯在冷却过程中，管径又要收缩。胀大和收缩的程度取决于塑料的品种、机头结构参数、成型工艺条件等因素。口模内径只要用管材的外径除以经验系数，经验系数约为1．01～1．06。
